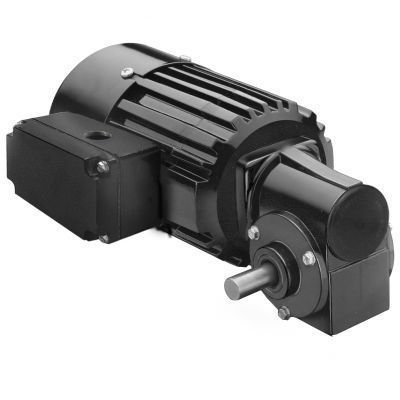

Мотор-редуктор AC Model 1488

монофазовыйчервячныйортогональный

Обзор продукта
Серия Metric 34R-3F AC угловой редуктор-двигатель, Model 1488. Компактный угловой редуктор-двигатель для AC-приложений с метрическим креплением и метрическими размерами выходного вала.

Технические характеристики
Скорость (rpm): 140
Номинальный крутящий момент (Nm): 2.1
Номинальный крутящий момент (lb-in): 19
Мощность (W): 50
Мощность (HP): 1/15
Вольт: 230
Гц: 50
Фазы: 1
Амперы: 0.50
Передаточное число: 10
Радиальная нагрузка (N): 22
Радиальная нагрузка (lbs): 5
Длина XH (mm): 221
Длина XH (inch): 8.69
Вес (kg): 4.5
Вес (lbs): 10.1
Схема подключения: 07410021
Номер детали конденсатора: 49401068
Тип продукта: 34R4BFCI-3F
HPDecimal: 0.0667

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Корпус клеммной коробки из литого металла с установленным клеммным блоком. IP-44.
• Охлаждение вентилятором для высокой выходной мощности.
• Изоляционная система класса B, эксплуатируемая в пределах класса A, для продления срока службы обмоток и смазочных материалов.
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и малого веса.
• Промышленные манжетные уплотнения на валах двигателя и выходного вала.
• Втулочные бронзовые подшипники на выходном валу, смазываемые войлочными фитилями и резервуаром для тихой работы.
• Постоянно смазываемая передача с использованием полужидкой смазки для длительного срока службы.
• Бронзовая червячная передача для высокой стойкости к ударным нагрузкам.
• Закалённая и шлифованная червячная передача для прочности и долгого срока службы.

Доступные чертежи и документы

• CAD-чертежи: PDF, DWG, STEP (доступны для загрузки на странице продукта).
• Схема подключения (номер схемы: 07410021).
• Паспорт безопасности (указан паспорт безопасности промышленного масла).

Опциональные аксессуары

• Монтажный комплект для базовой плиты для редукторов 3F (модель 0967).
• Комплект клеммной коробки из литого металла для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984).
• Комплект метрической клеммной коробки из литого металла с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984).
• Конденсатор; пластиковый корпус; 5.0 MFD / 400V (позиция 49401068).
• Большой комплект клеммной коробки из литого металла для 34R, 42R, 48R, 42R-FX, серийных двигателей и редукторов 33A, 42A (модель 0986).

Технические спецификации

• Модель: Model 1488
• Серия: Metric 34R-3F
• Скорость: 140 rpm
• Номинальный крутящий момент: 2.1 Nm (19 lb-in)
• Мощность: 50 W (1/15 HP, HPDecimal 0.0667)
• Напряжение/частота: 230 V, 50 Hz, однофазный
• Ток: 0.50 A
• Передаточное число: 10
• Радиальная грузоподъёмность: 22 N (5 lbs)
• Длина XH: 221 mm (8.69 in)
• Вес: 4.5 kg (10.1 lbs)
• Ссылка на схему подключения: 07410021
• Номер детали конденсатора: 49401068
• Код типа продукта: 34R4BFCI-3F
