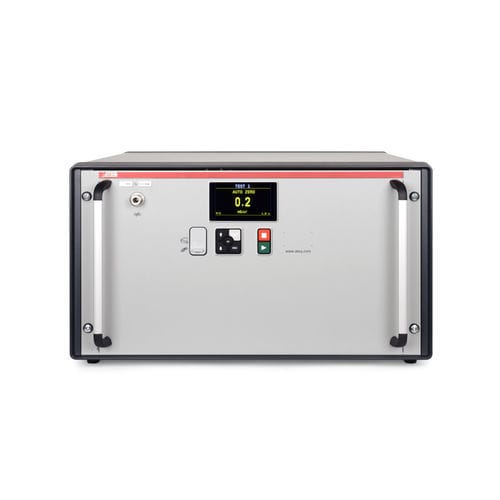

Тестер герметичности с падением дифференциального давления F670LV

для контейнеровдля резервуарадля использования в автомобилях

Обзор
F670LV — прибор для проверки герметичности очень больших объёмов (до 200 л), использующий запатентованную технологию DNC (Differential Noise Canceling) на основе метода дифференциального падения давления и высокочувствительного датчика давления. С ATEQ F670LV и DNC можно обнаруживать падения давления ниже 0,1 Па/с, что обеспечивает надёжную проверку крупных и гибких деталей.

Применения

• Детали с очень большим объёмом: баки и крупные корпуса
• Корпуса аккумуляторов электромобилей и другие крупные EV-компоненты, чувствительные к фоновым помехам
• Интеграция в испытательные стенды и производственные линии для энд-оф-лайн и inline тестирования

Особенности

• 128 программ для гибкости процесса
• Клапаны большого расхода для быстрого заполнения и обработки деталей
• Полная интеграция электроники и пневматики для компактной установки
• Гибкие способы связи: RS232, USB; опционально полевые шины
• Соответствие: ROHS

Характеристики измерений

• Высокочувствительный датчик давления, позволяющий обнаруживать очень малые падения давления (ниже 0,1 Па/с при использовании DNC)

Панель управления

• WINATEQ 300 — графический интерфейс для управления программами и обработки данных

Характеристики (ключевые параметры)

• Физические: Масса 35 Kg; Размеры (ВxШxГ) H295 x W520 x D550 mm
• Электропитание: 24 V DC / 1.6 A
• Температура: Рабочая +5°C до +45°C; Хранение 0°C до +60°C
• Подача воздуха: Требуется чистый сухой воздух; качество по ISO 8573-1; вход тестового давления требует внешнего регулятора

Опции

• 9 входов / 5 выходов для интеграции I/O
• Опциональные полевые шины: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 пневматических выхода для автоматизации

Технические материалы / Брошюры
Доступны подробная брошюра продукта и листовка о технологии DNC на нескольких языках с описанием функций и спецификаций.

Технология

• DNC (Differential Noise Canceling) компенсирует фоновые помехи, обеспечивая более быстрые и точные измерения утечек в шумной промышленной среде

Заводские помехи, учитываемые DNC

• Изменения температуры (открытие дверей, вентиляция, HVAC)
• Изменения давления (время суток, погодные условия)
• Вибрации (движение машин, погрузчики, близлежащая активность)

Улучшение показаний утечек
Функция DNC стабилизирует показания, компенсируя фоновые помехи, чтобы они не влияли на датчик утечек.

Технические характеристики

• Модель: F670LV
• Метод испытания: дифференциальное падение давления с DNC
• Чувствительность: детектирует падения давления ниже 0,1 Па/с
• Программы: 128
• Клапаны: клапаны большого расхода для быстрого обращения с деталями
• Связь: RS232, USB; опциональные полевые шины
• Электропитание: 24 V DC / 1.6 A
• Масса: 35 Kg
• Габариты: H295 x W520 x D550 mm
• Рабочая температура: +5°C до +45°C; температура хранения: 0°C до +60°C
• Воздух: чистый сухой воздух по ISO 8573-1; требуется внешний регулятор
• Стандарты: ROHS
