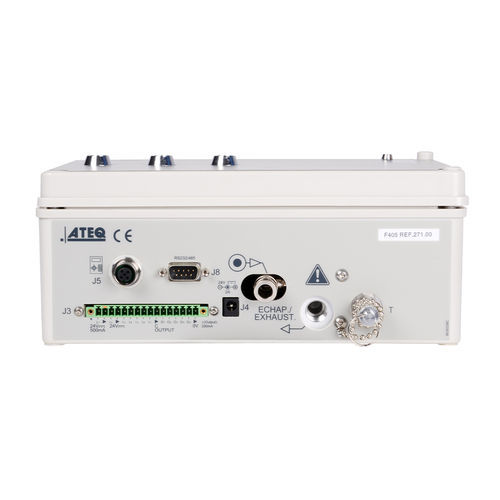

Детектор утечек под давлением F405

с падением давлениясжатого воздухааэрозоля

Обзор
F405 — компактный детектор утечек, совместимый с пультом RC6 mini, предназначенный для базовых испытаний на утечки по методу падения давления на производственных линиях. Обеспечивает простую интеграцию в производственный процесс при низкой стоимости решения.

Применение

• AВТОМОБИЛЬНАЯ ОТРАСЛЬ: амортизаторы, коробки передач, крышки баков, карбюраторы, обратные клапаны, головки цилиндров, фильтры, радиаторы, уплотнения, цилиндры, масляные и охлаждающие контуры
• БЫТОВАЯ ТЕХНИКА: бутылки, кофеварки, плиты, паровые утюги, печи, стиральные машины
• МЕДИЦИНА: катетеры, аппараты для диализа, микропипетки, пластмассовые краны, дренажные пакеты, шприцы, клапаны
• УПАКОВКА: аэрозольные баллоны и клапаны, триггерные насосы, картриджи для чернил, косметические флаконы, пищевые пакеты

Ключевые особенности

• Испытание герметичности методом падения давления
• Широкий выбираемый диапазон измерений от 500 Па до 100 кПа
• Режимы испытаний: ΔP (Па, 1/10 Па), ΔP/Δt (Па/с, 1/10 Па/с), единицы расхода (mm3/s, cm3/s, cm3/min, cm3/h)
• Тест на блокировку и дополнительные режимы в зависимости от применения
• 8 пользовательских программ для последовательностей испытаний
• 5 входов / 4 выхода для интеграции в процесс
• Крепление на DIN-рейку для монтажа в шкаф управления

Характеристики измерений — Измерение давления

• Доступные диапазоны: -800 mbar до -20 mbar; 50 до 500 mbar; 0,2 до 5 bar; 0,5 до 10 bar (выбор диапазона влияет на разрешающую способность)
• Типичная точность: 4% от считываемого значения
• Разрешение: до 1 Па в низких диапазонах, 10 Па в высоких диапазонах

Технические характеристики

• Физические: вес 5 кг; габариты (ШxВxГ) 240 x 137 x 120,7 мм; корпус: ABS
• Питание: внешний источник 24 VDC / 2 A или 100–240 VAC / 50 W
• Температура: эксплуатация 0 °C до +45 °C; хранение 0 °C до +60 °C
• Интерфейс: отображение результатов (Годная деталь – цикл в процессе – Брак)
• Подача воздуха: чистый сухой воздух; применять стандарт качества воздуха ISO 8573-1
• Программы / Вх/Вых / Крепление: 8 программ; 5 входов / 4 выхода; крепление на DIN-рейку

Опции

• Пневматический комплект (механический регулятор, манометр, труборез, трубка, фитинги и т.д.)

Технология
F405 использует стандартный метод измерения по падению давления с пьезоэлектрическим датчиком давления. Метод основан на сравнении давления в детали с атмосферным давлением для обнаружения малых изменений давления. Подходит для задач, не требующих экстремально высокой точности или очень коротких циклов. Устройство поддерживает стандартный режим тестирования на утечку и десенсибилизированный режим, при котором испытательное давление подается на вход детали, а измерение выполняет датчик.

Модель

• Модель: F405 (компактный детектор утечек для производственных испытаний)
