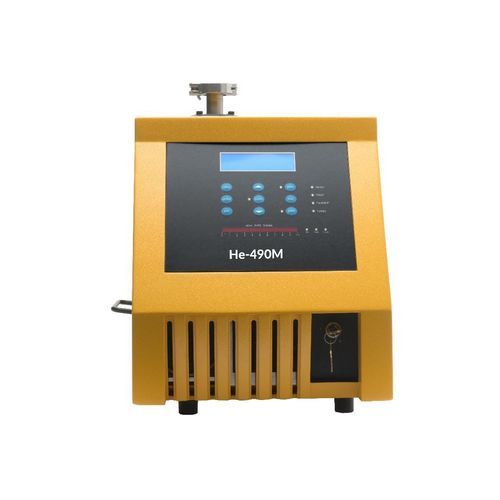

Спектрометрический детектор утечек He-490M

гелиевыйгелийпереносной

Обзор
He-490M — это комплексная (turnkey) система обнаружения утечек на основе вакуумного масс-спектрометра для гелия, разработанная для промышленного применения. Система сочетает высокую чувствительность с модульной конструкцией и управлением через ПЛК для простой интеграции в производственные линии и испытательные стенды. Быстрый старт и автоматическая работа по одной кнопке обеспечивают повторяемые испытания.

Ключевые преимущества

• Метод масс-спектрометрии гелия: ведущая в отрасли чувствительность и точность
• Доказанная надежность: системы эксплуатируются более 20 лет
• Модульный дизайн для индивидуальных конфигураций и быстрой технической поддержки
• Быстрое время отклика и портативная конфигурация для стендовых или полевых испытаний
• Защита паролем для контроля доступа пользователей
• Масс-спектрометрия гелия ≥1000× чувствительнее альтернативных методов

Области применения

• АВТОМОБИЛЬНАЯ ОТРАСЛЬ
  • Системы кондиционирования
  • Радиаторы
  • Выхлопные системы
  • Коробки передач
• ЭЛЕКТРОМОБИЛЬНОСТЬ
  • Батарейные блоки
  • Пакеты и элементы (pouches & cells)
  • Модули и корпуса
• УПАКОВКА
  • Крышки аэрозолей
  • Пластиковые пакеты и бутылки
  • Аэрозольные емкости
• ЭЛЕКТРОНИКА
  • Жесткие диски
  • Экраны и телевизионные панели
  • Объективы и оптические узлы
• МЕДИЦИНА
  • Блистеры
  • Флаконы и мешки для жидкостей
  • Фильтры и одноразовые изделия

Функции

• Производительность: Чувствительность — системный режим: минимально обнаруживаемая утечка гелия 2,5 x 10^-9 atm-cc/sec; режим sniffer: минимально обнаруживаемая утечка гелия 2,5 x 10^-7 atm-cc/sec. Время отклика — < 1,0 с в системном режиме; < 1,5 с в режиме sniffer. Время запуска — автоматическая работа по одной кнопке; «Cold Start-Up» < 3 минуты; «Standby Start-Up» < 1 минута.
• Дисплей / диапазон утечек: системный режим: выход 0–10 В для интеграции с ПЛК; скорость утечки настраивается по калиброванной утечке системы. Режим sniffer: прямое считывание 10^-3–10^-7 atm-cc/sec He. Сигналы интерфейса: Auto-Zero, Ready, Leak Rate и Fault.

Основные характеристики

• Cold Start-Up < 3 минуты
• Standby Start-Up < 1 минута
• Автоматическая работа по одной кнопке
• Система обнаружения утечек в жестком вакууме
• Модульная конструкция для пользовательских конфигураций
• Управление через ПЛК для интеграции в процесс
• Блокировка клавиш на передней панели
• Регулируемая скорость турбины 600–1500 Гц
• Встроенный быстроочищающийся sniffer-манифолд
• Быстрое переключение между режимами sniffer и вакуумного тестирования
• Авто-пиковый цикл
• Пятилетняя гарантия на основные компоненты

Опции

• Управление 24 Vdc
• Управление 110 Vdc
• Атмосферный sniffer-модуль
• Боковая конфигурация монтажа
• Нижняя конфигурация монтажа
• Электрический преобразовательный блок

Технические характеристики

• Модель: He-490M
• Тип: детектор утечек на основе масс-спектрометра гелия (вакуум)
• Чувствительность (системный режим): 2,5 x 10^-9 atm-cc/sec He
• Чувствительность (sniffer): 2,5 x 10^-7 atm-cc/sec He
• Время отклика: < 1,0 с (система), < 1,5 с (sniffer)
• Время запуска: Cold Start-Up < 3 минуты; Standby Start-Up < 1 минута
• Питание: 115/220 VAC, 50/60 Hz, 4 A (другие напряжения по запросу)
• Размеры: W344 x H395 x D618 мм
• Высоковакуумный насос: турбомолекулярный 53 c/s, воздушного охлаждения
• Механический (пред) насос: внешняя передняя помпа, стандарт 7 CFM
• Клапан: соленоидная изоляция фор-лайн для высокого вакуума
• Впускная система: внешне установленные PLC-контролируемые клапаны (опции: DC или AC)
