Расходомер с переменным давлением MF570

объемныймассовыйдля воздуха

Обзор

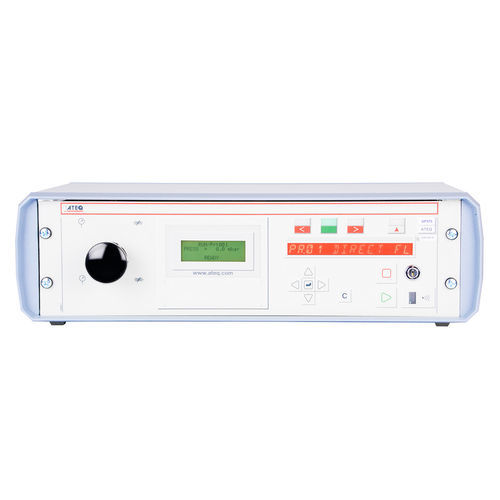

ATEQ MF570 — дифференциальный микрорасходомер, сочетающий быстрые циклы испытаний с высокоточной проверкой на утечки. Устройство использует измерение перепада давления и стабильную потоковую измерительную цепочку с ламинарным элементом. Измерительный элемент полностью интегрирован в один модуль; поддерживаются единицы SI, USA (SAE) и пользовательские единицы, отображаются температура окружающей среды и атмосферное давление.

Применения

• Обнаружение утечек и контроль потока
• Седла клапанов
• Коробки передач
• Гидравлические компоненты
• Двигатели
• Контроль аэрозолей
• Форсунки

Основные характеристики

• Диапазоны расхода: 2 / 20 / 200 мл/мин
• Единицы измерения: SI, USA (SAE) и пользовательские
• Индикация температуры окружающей среды и атмосферного давления
• Измерительный элемент полностью интегрирован
• 16 программ пользователя

Механическая регулировка давления

• Вакуум
• 5–50 кПа
• 20–400 кПа
• 500–900 кПа
• 500–1600 кПа

Электронная регулировка давления

• Вакуум
• 1–10 кПа
• 5–50 кПа
• 20–200 кПа
• 50–500 кПа
• 100–1000 кПа
• 100–1600 кПа
• 100–2000 кПа

Гибкие форматы связи

• RS232: принтер, ПК и модулі памяти
• RS232: интеллектуальный пульт дистанционного управления RC5
• RS485: сеть ATEQ
• Дата и время, выбор языка и единиц, настройка тестов

Окружающая среда / Стандарты
Указана соответствие ROHS.

Диапазоны измерения (расход)
Диапазон | Погрешность | Макс. разрешение
2 мл/мин | ±2,5% от расхода + 0,002 мл/мин | 0,001 мл/мин
20 мл/мин | ±2,5% от расхода + 0,02 мл/мин | 0,01 мл/мин
200 мл/мин | ±2,5% от расхода + 0,2 мл/мин | 0,1 мл/мин

Измерение давления
Диапазон | Погрешность | Макс. разрешение
Все диапазоны | P + 2 digits | 0,01% от полного масштаба

Технология
Технология Mass Flow преобразует массу воздуха, проходящего через ламинарный элемент потока, в величину утечки (например, cm3.atm/h). Конструкция позволяет обрабатывать сильно протекающие детали в линии без сброса прибора и исключает использование нагревательных элементов для измерения массы воздуха, что снижает чувствительность к загрязнениям. Прибор рассчитан на испытания при давлении до 20 бар (300 PSI) и включает температурную компенсацию для повышения точности в различных условиях.

Опции

• 7 входов / 5 выходов
• 2 пневматических выхода для управления герметизирующими разъемами
• 6 программируемых выходов 24 В для внешнего подключения
• Электронный регулятор
• Двойное давление
• Высокоскоростной клапан
• 2 аналоговых выхода (ток или напряжение)
• Fieldbus

Характеристики / Технические спецификации

• Модель: MF570
• Бренд: ATEQ
• Вес: примерно 7 кг
• Габариты (Ш×В×Г): 537 × 157 × 381 мм
• Внешнее электропитание: 24 VDC / 1.6 A или 110–240 VAC
• Рабочая температура: +10 °C до +45 °C
• Температура хранения: 0 °C до +60 °C
• Интерфейс: клавиши навигации; 4-строчный ЖК-дисплей; индикаторы результата
• Подача воздуха: чистый сухой воздух (применять стандарт качества воздуха ISO 8573-1)
• Диапазоны расхода и точности: 2 / 20 / 200 мл/мин как указано выше
• Точность измерения давления: P + 2 digits; макс. разрешение 0,01% полного масштаба
• Единицы измерения: SI, USA (SAE) и пользовательские
• Программы: 16 пользовательских программ
• Измерительный элемент: полностью интегрированный модуль
• Коммуникации: RS232, RS485, поддержка дистанционного управления, дата/время, выбор языка и единиц
• Опции / I/O: множественные цифровые и пневматические выходы, аналоговые выходы и поддержка Fieldbus
