Тестер полевой шины MF520

расходадавленияс ламинарным потоком

Обзор

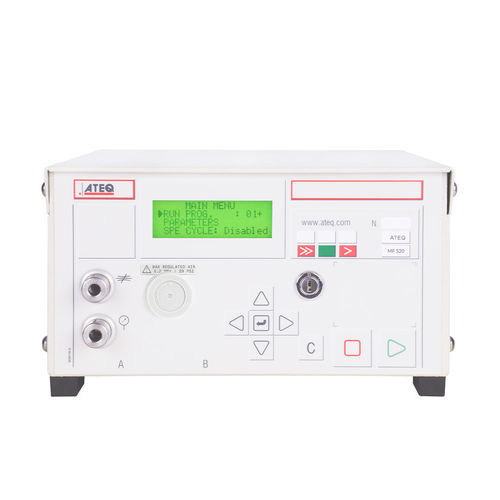

ATEQ представляет MF520 — дифференциальный тестер микропотока, объединяющий быстрые циклы и точное измерение утечек по перепаду давления и стабильной измеряемой скорости потока.

Применение

• Обнаружение утечек и контроль потока: седла клапанов
• Редукторы
• Гидравлические компоненты и двигатели
• Контроль аэрозолей и инжекторов

Основные характеристики

• Диапазоны измерения: 2 / 20 / 200 мл/мин
• Единицы измерения: SI, USA (SAE) и пользовательские
• Индикация температуры окружающей среды и атмосферного давления
• Измерительный элемент полностью интегрирован в один модуль
• Соответствие: ROHS

Форматы связи

• RS232: принтер, ПК и модули памяти
• RS232: интеллектуальный пульт RC5
• RS485: сеть ATEQ

Механическая регуляция давления

• Вакуум
• 5–50 кПа
• 20–400 кПа
• 500–900 кПа
• 500–1600 кПа

Электронная регуляция давления

• Вакуум
• 1–10 кПа
• 5–50 кПа
• 20–200 кПа
• 50–500 кПа
• 100–1000 кПа
• 100–1600 кПа
• 100–2000 кПа

Диапазоны измерений
ИЗМЕРЕНИЕ ПОТОКА

• 2 мл/мин — Точность: ±2,5% от потока + 0,002 мл/мин — Макс. разрешение: 0,001 мл/мин
• 20 мл/мин — Точность: ±2,5% от потока + 0,02 мл/мин — Макс. разрешение: 0,01 мл/мин
• 200 мл/мин — Точность: ±2,5% от потока + 0,2 мл/мин — Макс. разрешение: 0,1 мл/мин

ИЗМЕРЕНИЕ ДАВЛЕНИЯ

• Все диапазоны — Точность: P + 2 digits — Макс. разрешение: 0,1% от полного масштаба

Интерфейс и индикаторы

• Клавиши навигации
• 4-строчный LCD-дисплей
• Индикаторы результатов

Питание и условия эксплуатации

• Внешнее питание: 24 VDC / 1,6 A или 110–240 VAC
• Температура эксплуатации: +10°C … +45°C
• Температура хранения: 0°C … +60°C

Опции

• 7 входов / 5 выходов
• 2 пневматических выхода для управления уплотнительными разъемами
• 6 программируемых выходов 24 V для внешнего подключения
• Электронный регулятор
• Двойное давление
• Высокоскоростной клапан
• 2 аналоговых выхода: ток или напряжение
• Fieldbus

Технология
Технология Mass Flow преобразует массу воздуха, проходящего через ламинарный элемент, в значение утечки (например, cm3.atm/h). Технология позволяет работать с деталями с большими утечками в потоке без перезагрузки прибора, не использует нагревательные элементы (меньшая чувствительность к загрязнению) и включает температурную компенсацию. Пневматика обеспечивает высокоточную меру при испытательном давлении до 20 бар (300 psi).

Технические листы
Подробные данные о MF520, характеристики и информация по заказу доступны в продуктовых технических листах и datasheets.

Технические характеристики

• Модель: MF520
• Бренд: ATEQ
• Вес: около 7 кг
• Габариты (Ш×В×Г): 250 × 150 × 360 мм
• Диапазоны потока: 2 / 20 / 200 мл/мин
• Измерение давления: точность P + 2 digits, разрешение 0,1% FS
• Механическая регуляция: Вакуум / 5–50 / 20–400 / 500–900 / 500–1600 кПа
• Электронная регуляция: Вакуум / 1–10 / 5–50 / 20–200 / 50–500 / 100–1000 / 100–1600 / 100–2000 кПа
• Внешнее питание: 24 VDC/1,6 A или 110–240 VAC
• Рабочая температура: +10°C … +45°C — Хранение: 0°C … +60°C
• Интерфейс: клавиши навигации, 4-строчный LCD, индикаторы результатов
• Подача воздуха: чистый сухой воздух (применять ISO 8573-1)
• I/O & управление: 7 входов / 5 выходов, 2 пневмовыхода, 6 программируемых 24 V выходов, 2 аналоговых выхода, поддержка fieldbus
• Опции: электронный регулятор, двойное давление, высокоскоростной клапан
