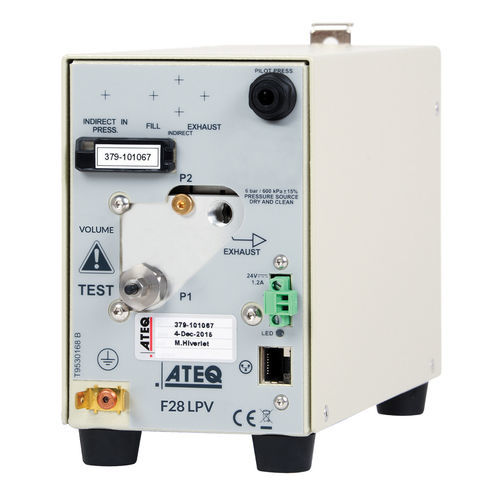

Вакуумный тестер герметичности F28 LPV

с падением абсолютного давленияпневматическийгидравлический

Обзор
F28 LPV — тестер утечек методом вакуумного падения / падения давления из линейки ATEQ F28. Компактный прибор, предназначенный для установки рядом с контрольной деталью для обеспечения оптимальных условий измерения. Устройство программируемое и контролируется через интерфейс F28 Control.

Применения

• Упаковка, блистеры
• Часы и малые потребительские приборы
• Мобильные телефоны и электронные корпуса
• Пневматические и гидравлические фитинги

Ключевые характеристики

• Измерение утечек методом падения давления: вакуум
• Обнаружение утечек воды по испарению при сильном вакууме
• Интеллектуальная регулировка давления без внешнего регулятора — автоматическое заполнение (опция)
• Электронная регулировка (опция)
• Единицы измерения: Pa, Pa/s, sccm, µg/min (H2O)
• Компактные габариты: H 141,5 x L 225 x D 97 мм
• Встроенные клапаны заполнения и слива
• Ethernet-сеть до 50 модулей (Modbus TCP/IP)
• Крепление на DIN-рейку
• Соответствие RoHS

Характеристики измерений
Измерение падения давления (абсолютное): диапазон 0,05–110 кПа — разрешение 1 Па — точность*: 2% F.S.
Вакуумный спад: диапазон до 2000 Па — разрешение 1 Па — точность*: 2% F.S.
*Точность = линейность + повторяемость + гистерезис

Технология
Стандартный метод падения давления сравнивает давление в герметичной детали с атмосферным давлением с помощью пьезо-датчика давления. Метод фиксирует небольшие изменения давления и подходит для задач, где не требуется сверхвысокая точность или предельно короткие циклы.

Внешний вид / вес

• Вес: примерно 3,5 кг

Электропитание

• Напряжение: 24 V DC / 1,6 A
• Основной адаптер в комплекте: 110–230 V AC

Подача воздуха

• Требуется чистый сухой воздух
• Стандарт качества воздуха: ISO 8573-1
• Вход пробного давления требует внешнего регулятора

Температура

• Рабочая: +5 °C до +45 °C
• Хранение: 0 °C до +60 °C

Технические характеристики

• Модель: F28 LPV
• Принцип измерения: вакуумный спад / падение давления (пьезо-датчик)
• Испытательное давление (абсолютное): 0,05–110 кПа; разрешение 1 Па; точность 2% F.S. (линейность + повторяемость + гистерезис)
• Диапазон вакуумного спада: 2000 Па; разрешение 1 Па; точность 2% F.S.
• Доступные единицы: Pa, Pa/s, sccm, µg/min (H2O)
• Габариты (мм): H 141,5 x L 225 x D 97
• Вес: ~3,5 кг
• Питание: 24 V DC / 1,6 A (адаптер 110–230 V AC в комплекте)
• Сеть: Ethernet (Modbus TCP/IP) до 50 модулей
• Крепление: DIN-рейка
• Встроенные клапаны: наполнение и сброс
• Воздух: чистый сухой воздух по ISO 8573-1; вход пробного давления требует внешнего регулятора
• Рабочая температура: +5 °C до +45 °C; хранение: 0 °C до +60 °C
• Соответствие: RoHS
