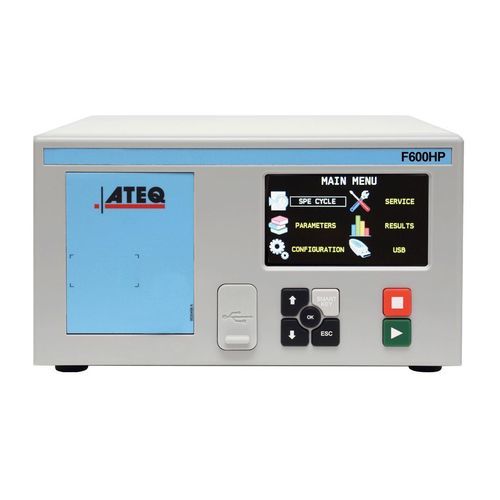

Детектор утечек под давлением F600 HP

компактныйModbus

Обзор
Несомненно, самый компактный течеискатель высокого давления на рынке. F600 HP оснащён техническими инновациями серии 6 и обеспечивает высоконапорное тестирование на утечки по конкурентной цене.

Применения

• Катетеры
• Детали холодильных систем
• Масляные радиаторы
• Высоконапорные трубки и трубы
• Клапаны
• Гидравлические тормоза

Особенности

• Испытание на утечку методом падения давления от 5 до 1000 kPa
• Диапазон измерений от 20 до 175 bar (200 bar — опция)
• 128 программ
• Механическое регулирование: 2 MPa / 5 MPa / 10,0 MPa / 17,5 MPa
• Электронное регулирование: 4 MPa
• Поддерживаемые единицы расхода (mm3/s, cm3/s, cm3/min, cm3/h, ...)
• Десенсибилизированный режим тестирования и другие режимы в зависимости от применения
• Соответствует RoHS

Гибкие форматы связи

• RS232: принтер, Modbus RTU
• USB slave: контроль с ПК (WinAteq 300, Sesame)
• USB master: USB‑ключ для передачи параметров и результатов
• 6 входов / 6 выходов 24 V программируемые для внешней автоматизации

Режимы испытаний

• Стандартное испытание по падению давления
• Десенсибилизированный режим (тест утечки, адаптированный к характеристикам применения)

Характеристики измерений (таблица)
Диапазон давления | Диапазон измерения | Точность
5 MPa Max (50 bar) — 0.01 – 5.00 kPa — +/- 1,0% показ +1% F.S.
10 MPa (100 bar) — 0.01 – 10.00 kPa — +/- 1,0% показ +1% F.S.
От 2 до 17,5 MPa (20 MPa опция) / 20 до 175 bar (200 bar опция) — 0.01 – 50 kPa — +/- 1,0% показ +1% F.S.
0.01 до 100.00 kPa — точность как выше
0.01 > 100.00 kPa — точность как выше
0.1 – 500.00 kPa — точность как выше
0.1 – 1000.00 kPa — точность как выше

Примечание по диапазону измерений
Диапазон измерений: от 10% до 100% полной шкалы.

Физические параметры

• Вес: 7 Kg
• Габариты (ШхВхГ): 250 x 150 x 360 mm

Электропитание

• 24 VDC / 2 A или 100-240 VAC / 50 W

Температура

• Рабочая: +5°C до +45°C
• Хранение: 0°C до +60°C

Интерфейс

• Графический цветной экран с простым интуитивным меню для оператора
• SMART KEY: программируемая клавиша с пользовательскими функциями

Подача воздуха

• Управление: 4 / 6 bar
• Давление: на 1 или 2 bar выше тестового давления
• Требуется чистый сухой воздух
• Стандарт качества воздуха к применению: ISO 8573-1

Технология
Как упрощённая версия предыдущей технологии, стандартный метод падения давления сравнивает давление в изделии с атмосферным давлением. Эту технологию применяют, когда задача не требует очень высокой точности или очень короткого цикла. Метод основан на измерении небольшого изменения или падения давления пьезосенсором.

Технические описания
Подробная информация о F600 HP, включая функции и технические характеристики, доступна в английском техническом описании (F600 HP Brochures – English).

Технические характеристики

• Модель: F600HP
• Возможности испытания давлением: от 5 kPa до 1000 kPa (падение давления) в зависимости от конфигурации
• Доступные диапазоны измерений: 0.01–5.00 kPa до 0.1–1000.00 kPa (см. таблицу)
• Точность измерения: +/- 1,0% показ + 1% F.S. (типично, по строкам таблицы)
• Максимальные опции механического давления: до 17,5 MPa (опция 20 MPa) / до 175 bar (опция 200 bar)
• Программы: 128 программируемых тестовых программ
• Опции механического регулирования: 2 MPa, 5 MPa, 10 MPa, 17,5 MPa
• Электронное регулирование: 4 MPa
• Связь: RS232 (принтер, Modbus RTU), USB slave (контроль ПК), USB master (USB‑ключ)
• I/O: 6 входов / 6 выходов, 24 V программируемые
• Питание: 24 VDC / 2 A или 100–240 VAC / 50 W
• Вес: 7 kg; Габариты: 250 x 150 x 360 mm
• Рабочая температура: +5°C до +45°C; Хранение: 0°C до +60°C
• Подача воздуха: управление 4/6 bar; давление 1–2 bar выше тестового давления; чистый сухой воздух по ISO 8573-1
• Соответствие: ROHS
