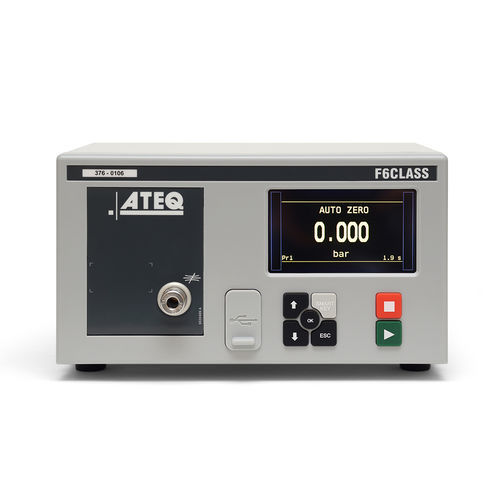

Тестер герметичности с падением дифференциального давления F6 CLASS

пневматическийдля упаковкидля применения в авиакосмической промышленности

Обзор продукта
Более 50 лет опыта и более 275 000 установленных приборов у свыше 5 000 клиентов по всему миру — ATEQ представляет тестер на герметичность F6 CLASS. Новый электронный модуль, новый измерительный модуль, новый интерфейс и аксессуары: F6 CLASS разработан для быстрых и точных циклов тестирования в качестве промышленного входного уровня.

Области применения

• Автомобильная промышленность
• Бытовая техника
• Медицина
• Авиакосмическая отрасль
• Оборона
• Гидравлические и электрические компоненты
• Упаковка пищевых и косметических продуктов
• Мобильные и носимые электронные устройства

Особенности

• Измерение утечек по методике убывания дифференциального давления
• 16 программ
• Настройка онлайн (через USB)
• 2 языка (английский + еще один)
• Ручная калибровка на передней панели с калиброванной утечкой
• Сохранение данных во внутренней памяти или на USB-ключе

Режимы испытаний

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Единицы потока (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)

Эксплуатационные условия
Соответствие стандарту ROHS

Гибкий формат связи

• RS232: принтер, Modbus RTU
• USB slave: контроль с ПК (WinAteq 300, sesame)
• USB master: USB-ключ для передачи параметров и результатов

Характеристики измерений
ИЗМЕРЕНИЕ ПАДЕНИЯ ДАВЛЕНИЯ
Диапазон — Точность* — Максимальное разрешение
0 – 500 Pa — ±(1,5% показания + 1 Pa) — 0,1 Pa

ИЗМЕРЕНИЕ ТЕСТОВОГО ДАВЛЕНИЯ
Диапазон — Точность* — Максимальное разрешение
-1 < F.S. < 1 bar — ±(1,5% давления + 3 hPa) — 0,1% F.S.
1 < F.S. < 5 bar — ±(1,5% давления + 7,5 hPa) — 0,1% F.S.
5 < F.S. < 10 bar — ±(1,5% давления + 15 hPa) — 0,1% F.S.
*Режим высокой точности

Физические параметры

• Вес: 7 Kg
• Габариты (ШxВxГ): 254 x 150 x 170 mm
• Общие габариты (ШxВxГ): 254 x 150 x 256 mm

Электропитание

• 24 VDC / 2 A

Температура

• Рабочая: +5°C до +45°C
• Хранение: 0°C до +60°C

Интерфейс

• Цветной графический экран с простым интуитивным меню для оператора
• SMART KEY: программируемая клавиша с функциями пользователя

Подача воздуха

• Управление: 4/6 bar
• Давление: на 1 или 2 bar выше давления испытания
• Чистый и сухой воздух
• Стандарт качества воздуха для применения: ISO 8573-1

Опции

• Автозаполнение или электронный регулятор
• 2 пневматических выхода для управления уплотняющими соединителями

Технология
Дифференциальное убывание давления использует эталонный объем для тестирования детали и компенсирует изменения атмосферного давления или температуры, поскольку оба объема подвергаются воздействию одновременно. Только утечка на тестируемой детали вызывает движение мембраны датчика. Точность не снижается с ростом давления испытания, так как датчик измеряет разницу давлений между двумя контурами, а не падение давления относительно атмосферы.

Режим сниженной чувствительности
Этот режим применяется для измерения больших утечек, когда требуемый порог брака превышает полный диапазон дифференциального датчика; пробное давление подается на вход тестируемой детали, а измерение выполняется датчиком давления.

Технические характеристики

• Модель: F6 CLASS
• Бренд: ATEQ
• Принцип измерения: дифференциальное убывание давления
• Программы тестирования: 16
• Режимы тестирования: ΔP, ΔP/t, единицы потока (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Диапазон измерения падения давления: 0–500 Pa — Точность: ±(1,5% показания + 1 Pa) — Разрешение: 0,1 Pa
• Диапазоны и точности измерения тестового давления: см. раздел ИЗМЕРЕНИЕ ТЕСТОВОГО ДАВЛЕНИЯ
• Вес: 7 Kg
• Габариты (ШxВxГ): 254 x 150 x 170 mm — Общие: 254 x 150 x 256 mm
• Электропитание: 24 VDC / 2 A
• Рабочая температура: +5°C до +45°C — Хранение: 0°C до +60°C
• Интерфейсы и связь: цветной графический экран, SMART KEY, RS232 (принтер, Modbus RTU), USB slave (ПК‑надзор), USB master (USB‑ключ для параметров/результатов)
• Сохранение данных: внутренняя память или USB‑ключ
• Языки: английский + еще один язык
• Экологическая совместимость: стандарт ROHS
• Подача воздуха: управление 4/6 bar; тестовое давление на 1 или 2 bar выше рабочего давления; чистый и сухой воздух; рекомендуется ISO 8573-1
