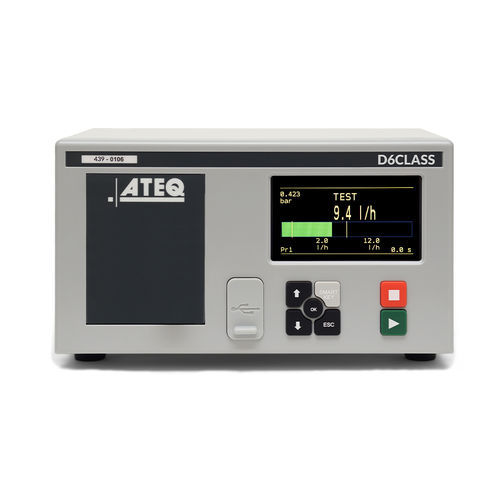

Тестер PROFIBUS D6 CLASS

полевой шинырасходас ламинарным потоком

Обзор
Более 50 лет опыта и 300 000 установленных тестеров по всему миру — ATEQ представляет тестер расхода D6 CLASS: новый электронный модуль, новый измерительный модуль, новый интерфейс и новые аксессуары, разработанные для улучшения контроля качества и обеспечения быстрых и точных циклов проверки утечек/расхода.

Применение

• Контроль расхода: плиты, печи, клапаны, газовые краны, горелки, зажигалки
• Обнаружение утечек: седла клапанов, коробки передач, гидравлические компоненты, двигатели
• Контроль аэрозолей, форсунок и аналогичных компонентов

Особенности

• Измерение расхода при прямых и косвенных испытаниях
• Режим непрерывных измерений
• Широкий диапазон измерения расхода
• Поддержка единиц USA, SI и пользовательских единиц
• Измерение в стандартных или кастомных условиях
• Пересчитанный расход при номинальном давлении
• Измерительный элемент полностью интегрирован в один модуль
• 128 программ
• Механический или электронный регулятор от вакуума до 10 бар
• Онлайн настройка через USB
• 2 языка (английский + другой)
• Ручная калибровка на передней панели с калиброванной утечкой
• Хранение данных во внутренней памяти или на USB-ключе

Гибкий формат коммуникации

• RS232: принтер, Modbus RTU
• Slave USB: ПК-супервизия (WinAteq 300, Sesame)
• Master USB: USB-ключ для передачи (параметры, результаты, ...)
• Опциональные полевые шины: Profibus, DeviceNet, Profinet, Ethernet/IP, Modbus RTU

Окружающая среда
Соответствует стандарту RoHS

Диапазоны измерений (ИЗМЕРЕНИЕ РАСХОДА)
Диапазон l/h — Точность — Макс. разрешение l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = Расход

Опции

• 9 входов / 5 локальных выходов, совместимых с серией 5
• Электронный регулятор
• 6 входов / 6 выходов 24 V, программируемые для внешней автоматизации
• Внешняя капиллярная трубка: близко к тестовому порту
• Запорный / сливной / байпасный клапан
• 2 пневматических выхода для управления герметизирующими соединителями
• Карта памяти для архивации результатов (до 400 000)

Технология
Принцип измерения ламинарного потока: газ проходит через откалиброванную проточную трубку, создавая перепад давления, измеряемый дифференциальным датчиком давления. Разница давления между входом и выходом ламинарного элемента измеряется для определения расхода. Давление испытываемой детали измеряется отдельным датчиком.

Технические документы
Datasheet и брошюра продукта доступны (English).

Технические характеристики

• Модель: D6 CLASS
• Вес: 7 Kg
• Габариты (Ш x В x Г): 250 x 150 x 360 mm
• Электропитание: 24 VDC / 2 A или 100-240 VAC / 50 W
• Рабочая температура: +5°C до +45°C
• Температура хранения: 0°C до +60°C
• Интерфейс: графический цветной экран с меню-управлением; программируемая кнопка SMART KEY
• Подача воздуха: чистый и сухой воздух; применять стандарт качества воздуха (ISO 8573-1)
