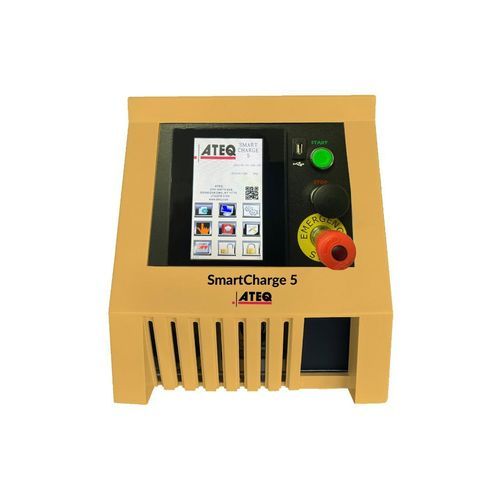

Dispositif de vide et remplissage de gaz гелий Smart Charge 5

подвижныйдля использования в автомобилеавтоматический

Обзор
Smart Charge 5 — полностью автоматическая настраиваемая система эвакуации и обратной заправки трассирующим газом с встроенным тестом на грубую утечку. Предназначена для предварительной заправки деталей трассирующими газами (например, гелий, водород) перед тестированием на утечки и для любых применений, требующих контролируемой эвакуации и увеличения давления.

Ключевые характеристики

• 7" цветной сенсорный экран (177,8 мм)
• Портативная конструкция
• Логирование данных (Ethernet, фронтальный USB)
• Цифровое отображение давления детали с 3 выбираемыми единицами
• Защита паролем для контроля доступа
• Поддержка до 50 рецептов деталей
• Полностью автоматический цикл

Производительность
Базовый блок выполняет эвакуацию до ~25" Hg (предельный вакуум ~25,5" Hg), тест на спад вакуума и обратную заправку трассирующим газом до 700 psig. Уровни эвакуации и давления заправки настраиваются в соответствии с требованиями испытаний.

Основные функции

• Рецепты до 10 мест утечек с настраиваемым временем выдержки на каждом участке
• Выход для последовательного принтера
• Логирование данных по Ethernet и сохранение через фронтальный USB
• Графический интерфейс с цветным сенсорным HMI
• 2 настраиваемых входа и 2 выхода для внешних оснасток
• Встроенный тест грубой утечки для предотвращения насыщения трассирующим газом
• Защита доступа паролем для предотвращения несанкционированных изменений

Стандартные возможности

• Максимальное давление наполнения до 700 psig (настраиваемо)
• Хранение до 50 рецептов деталей
• 7" цветной HMI для полной конфигурации системы и диагностики
• 16-битное разрешение аналогового входа на датчике давления
• Система включает все необходимые органы управления, контрольно-измерительные приборы и клапаны
• 3 CFM безмасляный вакуумный насос (Venturi, приводимый в действие сжатым воздухом)
• Управление с помощью PLC Allen-Bradley MicroLogix 1400
• Фронтальный USB-порт для хранения и извлечения данных

Опции

• Аналоговые расширения I/O
• Пользовательские I/O пакеты
• Последовательный принтер
• Режим низкого давления (0–20 psig)
• Заправка азотом до 700 psig
• Функция сканера штрих-кодов

Основной дисплей мониторинга
Главный операторский HMI для мониторинга системы, выбора рецептов и диагностики; графическое отображение давления детали и скорости утечки.

Технические характеристики

• Питание: универсальное напряжение 110 VAC или 220 VAC, 50–60 Гц, номинал 6,5 A
• Габариты (ШxВxГ): 344 x 395 x 618 мм (13,5" x 15,5" x 24,4")
• Подключения: 1/4" NPT внутр.; 1/2" NPT внутр. для эвакуации деталей
• Датчик давления: разрешение 0,01 psi; точность ±0,25%
• Клапаны: быстродействующие соленоиды типа pull с эпоксидной заливкой
• Распределительная магистраль: бесшовные трубопроводы с компрессионными фитингами; тест герметичности гелием 1,0 × 10^-6 atm-cc/sec @ 700 psig
• Насос эвакуации: воздухоприводной Venturi, предельный вакуум ~25,5" Hg
• Электроника: микропроцессорное PLC управление
• Измерения: цифровое отображение давления детали и скорости утечки на интерфейсе оператора

Применения
Разработан для производственных процессов проверки герметичности в отраслях автомобильной, аэрокосмической, медицинской техники и производстве промышленных компонентов, где требуются контролируемая эвакуация и заправка трассирующим газом.
