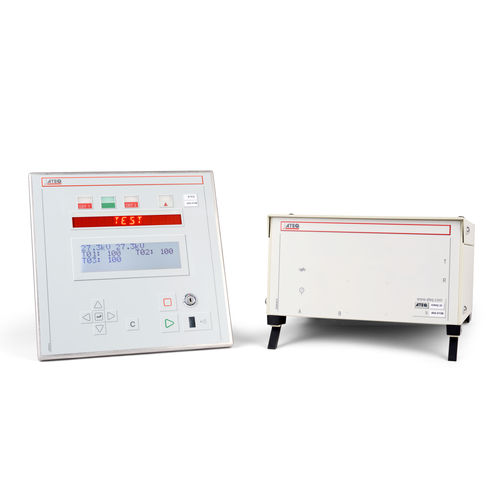

IONIQ20 : Тестер утечки для крупносерийного производства
На основе хорошо зарекомендовавшей себя концепции тестеров контроля качества производственной линии, ATEQ разработал новый тестер утечки, разработанный с учетом специфических требований, предъявляемых при крупносерийном производстве пластмассовых деталей. Этот прибор используется для обнаружения локальных дефектов формовки, недостаточной толщины мембраны, перфораций и т.д...... IONIQ 20 основан на измерении разрядного тока и способен обнаруживать дефекты в области 10 мкм.
Применения :
Аккумуляторные ячейки-пакеты, пластмассовые крышки для бутылок, пластмассовая упаковка, пластмассовые покрытия
ПРИНЦИП ИЗМЕРЕНИЯ :
* IONIQ измеряет ток, протекающий между запатентованным заряженным зондом и пластиной заземления, расположенной под тестируемой деталью.
* В ситуации PASS (рис. 1): Ни дырки, ни слабой части, ИОНИКВ измеряет высокий процент. Измеренное напряжение и номинальное напряжение практически равны. Результат выше уровня отбраковки, деталь прошла тест.
* В ситуации ФАЙЛ (рис. 2): ИОНИКВ измеряет низкий процент. Измеренное напряжение значительно ниже номинального. Результат ниже уровня отбраковки, деталь не прошла тест.
* Ограничения по тестированию: короткое расстояние между зондом и пластиной, электрическая изоляция от окружающей среды.
* IONIQ использует % номинального напряжения (которое отражает разрядный ток), измеренного на детали как уровень PASS/FAIL.
---
