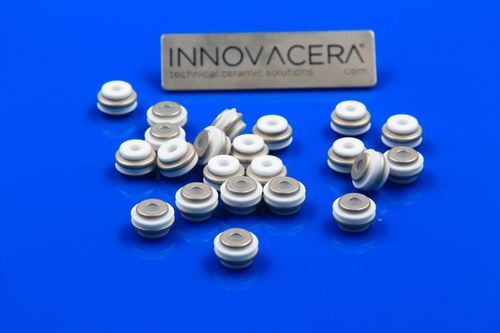

Трубчатая керамика IN-CM-400 series

изоляционная

Обзор продукта
Металлизированные керамические втулки серии IN-CM-400 предназначены для надежного соединения керамики с металлом и применения в изолированных проходных элементах. Металлизированная поверхность обеспечивает возможность пайки/бразирования и герметичного уплотнения с металлическими компонентами. INNOVACERA поставляет стандартные изделия и множество нестандартных форм и размеров по промышленным требованиям.

Возможности

• Металлизация для соединения керамики с металлом
• Возможности бразирования для керамико‑металлических сборок
• Комплексный сервис от керамики до запаянных компонентов
• Готовые герметичные керамические клеммы доступны для сборки

Конструкции и иллюстрации
Страница продукта включает чертежи и несколько изображений, показывающих металлизированные керамические втулки и примеры конструкций керамико‑металлических сборок для проходных и герметичных клемм.

Детали и размеры (таблица)
Part # | D | A | J
IN-CM-400 | 0.494 | 0.143 | 0.309
IN-CM-400-1 | 0.494 | 0.169 | 0.309
IN-CM-400-1M | 0.494 | 0.228 | 0.309
IN-CM-400-2 | 0.562 | 0.200 | 0.375
IN-CM-400-2M | 0.562 | 0.250 | 0.375
IN-CM-400-3 | 0.619 | 0.260 | 0.403
IN-CM-400-4 | 1.000 | 0.320 | 0.500
IN-CM-400-5 | 0.994 | 0.447 | 0.497
IN-CM-400-6 | 0.556 | 0.200 | 0.372
IN-CM-400-7 | 1.050 | 0.510 | 0.497
IN-CM-400-8 | 0.744 | 0.265 | 0.372
IN-CM-400-8-1 | 0.744 | 0.302 | 0.372
IN-CM-400-8-2 | 0.750 | 0.344 | 0.375
IN-CM-400-9 | 0.994 | 0.382 | 0.497
IN-CM-400-9-1 | 0.994 | 0.382 | 0.497
IN-CM-400-10 | 1.750 | 0.760 | 0.625
IN-CM-400-12 | 0.556 | 0.200 | 0.278
IN-CM-400-14 | 0.562 | 0.260 | 0.375

Технические характеристики / спецификации

• Материал: техническая керамика с металлизированной поверхностью для соединения с металлом
• Применение: соединение керамики с металлом, изолированные проходные, герметичные клеммы
• Производственные возможности: металлизация, бразирование и сборка в готовые герметичные компоненты
• Кастомизация: множество индивидуальных форм и размеров по запросу
• Серия деталей: IN-CM-400 (несколько вариантов с указанными размерами D, A, J)
