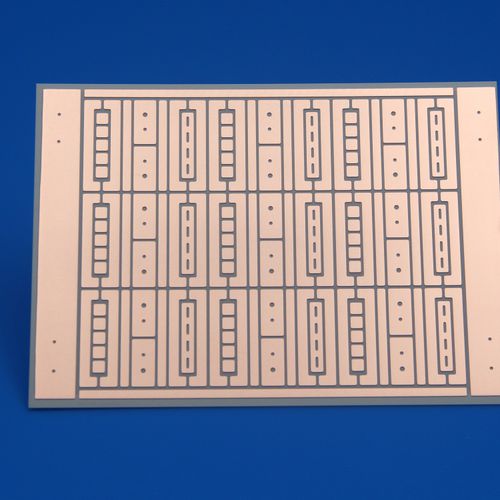

Керамический субстрат

для электроники большой мощности

Прямое покрытие медью (DPC) является новейшей разработкой в области печатных плат с керамической подложкой, его процесс заключается в технологии магнетронного распыления для нанесения металлического слоя (Ti/Cu мишени) на поверхность керамической подложки, что приводит к толщине меди в диапазоне от 10um до 130um, а затем фотолитография для формирования схемы. Гальваническое покрытие используется для заполнения пробелов и утолщения металлического слоя схемы, и паяемость и устойчивость к окислению подложки улучшается путем обработки поверхности, наконец, удалить сухую пленку и травить слой семян для завершения подложки. Ключевые атрибуты медной подложки с прямым покрытием: - Превосходный CTE и отличная теплопроводность - Высокая надежность и долговечность - Хорошие механические характеристики - Низкое электрическое сопротивление проводников - Превосходные высокочастотные характеристики - Тонкое разрешение линии - Низкотемпературный процесс (ниже 300℃) гарантирует качество керамики и металлизированного слоя, а также снижает стоимость. Применение медной подложки с прямым покрытием: - Упаковка мощных светодиодов - Электроника управления питанием гибридных и электрических автомобилей - Радиочастотная микроволновая связь - Подложки для солнечных концентраторов - Упаковка силовых полупроводников - Лазерная система - Насос волоконного лазера DBC в сравнении с DPC DBC подходит для больших токов, но ограничена в дизайне схемы. DPC позволяет создавать более тонкие дорожки и соединять их через сквозные отверстия.
