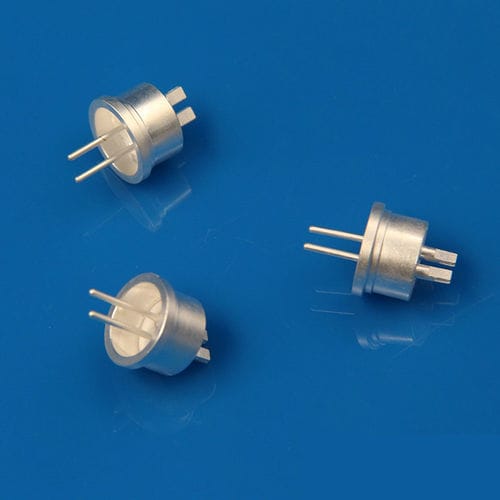

Соединитель для передачи данных

для источника электропитанияпостоянный токсильного тока

Обзор
Герметичные многоконтактные вводы керамика‑к‑металлу и стеклокерамика‑к‑металлу обеспечивают запечатанные электрические и инструментальные подключения в условиях высоких и ультравысоких вакуумов (UHV). Разработаны для последовательного присоединения внешними штекерами; некоторые варианты допускают штекеры как со стороны воздуха, так и со стороны вакуума для упрощения монтажа и обслуживания.

Применение

• Оборудование для обработки полупроводников
• Аналитические испытательные и измерительные приборы
• Датчики и преобразователи давления
• Системы измерения и управления в энергогенерации
• Ускорители частиц
• Печи для высоких температур
• Исследовательские энергетические центры

Материалы и конструкция
Разъемы изготавливаются из высокочистых материалов, совместимых с вакуумом. Изоляторы — высокопрочные, низкопотерянные корундовые керамики (94%–99% Al2O3), металлизированные методом спекания огнеупорных металлов. Конструкционные и сопрягаемые детали доступны из Kovar®, нержавеющей стали, никель‑железных сплавов, медно‑никелевых сплавов, молибдена и Alumel®. Сборки подвергаются бразировке медью, золотом‑медью или серебром‑медью для обеспечения герметичности.

Материалы уплотнения керамика‑металл

• 94%–99% Al2O3 — Kovar — медная пайка
• 94%–99% Al2O3 — нержавеющая сталь — пайка золотом‑медью
• 94%–99% Al2O3 — никель‑железный сплав — пайка серебром‑медью
• 94%–99% Al2O3 — медно‑никелевый сплав — (вариант пайки)
• 94%–99% Al2O3 — молибден — (вариант прямого уплотнения)

Преимущества

• Герметичное уплотнение, пригодное для HV и UHV приложений
• Высокое напряжение >12 кВ DC
• Высокий ток до 40 A на контакт
• Тест герметичности до 1×10⁻¹⁰ mbar·L/s He
• Температурный диапазон эксплуатации от −250°C до +450°C
• Соответствие RoHS там, где применимо
• Возможны индивидуальные конфигурации

Технические характеристики

• Тип продукта: Многоконтактные вводы керамика‑к‑металлу и стеклокерамика‑к‑металлу (≥2 проводников)
• Керамический изолятор: 94%–99% Al2O3 (корунд)
• Металлы: Kovar®, нержавеющая сталь, никель‑железные сплавы, медно‑никелевые сплавы, молибден, Alumel®
• Материалы пайки/бразинга: медь, золото‑медь, серебро‑медь
• Электрические: Напряжение >12 кВ DC; Ток до 40 A на контакт
• Вакуумные характеристики: Герметично; тест утечек 1×10⁻¹⁰ mbar·L/s He; пригодно для HV и UHV
• Температурный диапазон: −250°C до +450°C
• Соответствие: RoHS, где применимо
• Кастомизация: Доступна для специфических требований
