Резонансная испытательная система UHV

для электронной промышленностидля кабелямодульная

Введение в продукт

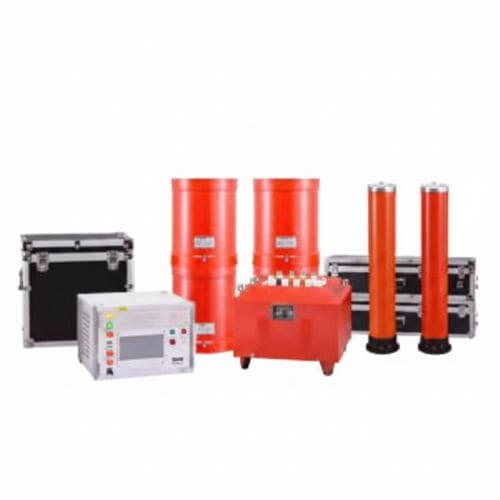

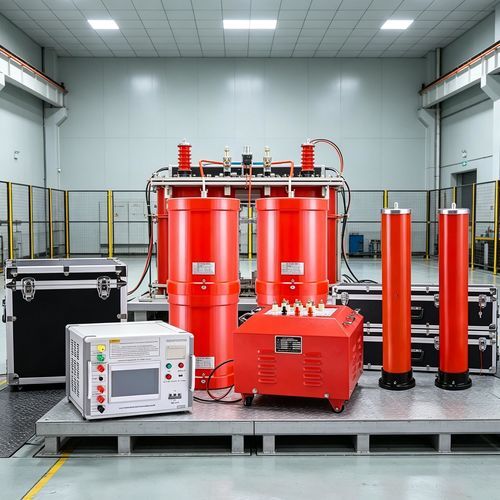

Резонансная система для испытания на прочность изоляции переменным током UHV Series предназначена для лабораторных и полевых испытаний высоковольтного оборудования: кабелей XLPE, главных трансформаторов, шин, GIS и гидрогенераторов. Система объединяет частотно-регулируемый источник питания, возбудительный трансформатор, высоковольтный реактор и делитель напряжения для выполнения переменночастотных AC-испытаний и поиска резонанса при монтаже, обслуживании и приёмочных испытаниях.

Области применения

• Типовые испытания, ввод в эксплуатацию и приёмочные испытания кабелей, трансформаторов, GIS и шин.
• Плановое обслуживание, выездные испытания и диагностика высокого напряжения для энергокомпаний и подрядчиков.

Рабочая среда

• Температура окружающей среды: −10°C–50°C
• Относительная влажность: ≤90% RH
• Высота над уровнем моря: ≤1000 м

Основные технические параметры и функции

• Номинальная мощность системы: 324 kVA
• Питающее напряжение: трехфазное 380 V, 50 Hz
• Номинальное выходное напряжение: 54 kV
• Номинальный ток: 6 A
• Диапазон рабочих частот: 30–300 Hz
• Выходная форма сигнала: синусоида; искажение ≤1%
• Непрерывная работа: 60 мин при номинальной нагрузке (1 мин при 1,1× перенапряжении допускается)
• Подъём температуры: ≤65 K после 60 мин при номинальной нагрузке
• Коэффициент качества системы: Q ≥ 30 (при 45 Hz)
• Функции защиты: настраиваемая защита от перегрузки по току, перенапряжения и flashover
• Точность измерения: действующее значение 1.5

Возбудительный трансформатор

• Номинальная мощность: 9 kVA
• Входное напряжение: 0–400 V (однофазное)
• Выходное напряжение: 3 kV
• Конструкция: сухого типа; масса ≈ 50 kg

Частотно-регулируемый источник питания

• Номинальная выходная мощность: 18 kW
• Питающее напряжение: 380 ±10% V (трехфазное)
• Выходное напряжение: 0–400 V (однофазное)
• Номинальный вход/выходный ток: 45 A
• Разрешение по напряжению: 0.01 kV; точность измерения напряжения: 1.5%
• Диапазон частот: 30–300 Hz; разрешение регулирования ≤0.1 Hz; стабильность 0.1%
• Время непрерывной работы: 60 мин при номинальной мощности; уровень шума ≤50 dB

Высоковольтный реактор

• Номинальная мощность: 54 kVA
• Номинальное напряжение: 27 kV
• Номинальный ток: 2 A
• Индуктивность: 68 H / секция; Q ≥ 30 (45 Hz)
• Конструкция: сухого типа; масса ≈ 75 kg

Делитель напряжения (конденсаторный)

• Номинальное напряжение: 60 kV
• Ёмкость: 2500 pF
• Диэлектрические потери: tgσ ≤ 0.5%
• Коэффициент деления напряжения: 1000:1
• Точность измерения: действующее значение 1.5; масса ≈ 10 kg

Особенности и преимущества

• Комплексная система защиты с настраиваемыми порогами и интеллектуальным обнаружением flashover для безопасных испытаний.
• Портативная конструкция для полевых работ: модульные, относительно лёгкие компоненты.
• Гибкие режимы тестирования: полностью автоматический, ручной, автонастройка и ручной буст для поиска резонанса.
• Управление данными: оффлайн-хранение/печать с уникальной нумерацией для отслеживания.
• Интеллектуальный частотный скан с отображением кривой на ЖК-дисплее в реальном времени для визуального определения резонансной точки.
• Модульная DSP-платформа, поддерживающая расширение функций и обновление интерфейса.

Характеристики / технические спецификации

• Модель: UHV Series Resonant System
• Номинальная мощность системы: 324 kVA
• Номинальное выходное напряжение: 54 kV
• Номинальный выходной ток: 6 A
• Диапазон рабочих частот: 30–300 Hz
• Форма выходного сигнала: синусоида; искажение ≤1%
• Коэффициент качества Q: ≥30 (45 Hz)
• Защиты: перегрузка по току, перенапряжение, flashover
• Компоненты: возбудительный трансформатор, частотный источник, ВЧ реактор, делитель напряжения
