Резонансная испытательная система UHV-540kVA/270kV

не определенодля трансформаторамодульная

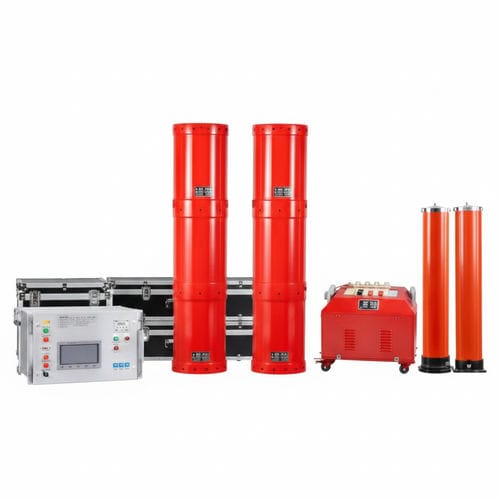

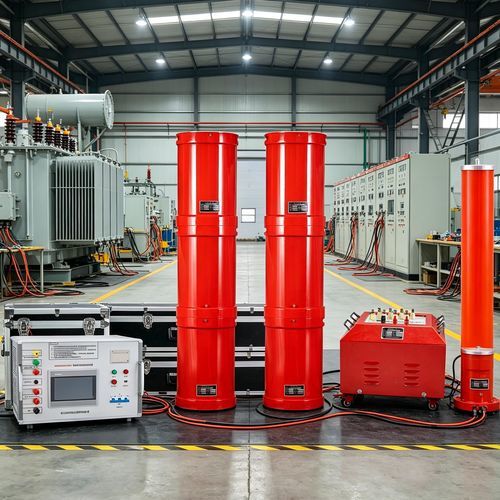

Резонансная система UHV-540kVA/270kV — это частотно-преобразовательная серийная резонансная испытательная система для высокоёмкостных высоковольтных образцов. Она обеспечивает получение высокого напряжения и большого тока на испытуемом за счёт резонанса между реактором и испытательной ёмкостью, при этом имеет лёгкую конструкцию, пригодную для полевых работ, и DSP‑платформу управления.

Применение

• Подходит для приёмочных (передаточных) и профилактических испытаний высокоёмкостных высоковольтных ёмкостных образцов.

Особенности

• Встроенные функции защиты: перенапряжение, перегрузка по току, нулевой старт, рассогласование системы (flashover); пороги защиты настраиваемы пользователем, значение пробоя фиксируется для анализа.
• Компактная и лёгкая конструкция, удобная для полевых работ.
• Три режима работы: полностью автоматический, ручной и автоматическая подстройка с ручным повышением напряжения — выбор режима повышает гибкость и скорость испытаний.
• Хранение данных и удалённая печать; данные нумеруются цифровым образом для удобства поиска и идентификации.
• Автоматическое сканирование частоты: начальная частота задаётся в пределах диапазона, направление сканирования — вверх/вниз; большой ЖК‑экран отображает кривую сканирования для визуального определения резонансной точки.
• Модульная DSP‑платформа позволяет добавлять/удалять функции и выполнять обновления; человеко‑машинный интерфейс ориентирован на удобство пользователя.
• Существенно сниженная требуемая мощность питания: питающая сеть должна обеспечивать только активную мощность, потребляемую системой (≈ 1/Q от испытательной мощности).
• Значительное уменьшение массы и объёма по сравнению с традиционными установками за счёт отказа от громоздких регуляторов и испытательных трансформаторов (типичное уменьшение ≈ 1/10–1/30).
• Резонансный источник выполняет роль фильтра, улучшая форму выходной волны, обеспечивая хорошую синусоиду и снижая гармонические пики, вызывающие ложные пробои.
• Снижение риска повреждения дефектного участка: при пробое система мгновенно теряет резонанс и ток быстро падает до ≈1/Q нормального испытательного тока, что предотвращает сильные короткие замыкания и ожоги места неисправности.
• Отсутствие восстановительных перенапряжений: после пробоя высокое напряжение исчезает из‑за потери резонанса, дуга быстро гаснет, а процесс восстановления длителен, что снижает риск повторного пробоя.

Характеристики / Технические спецификации

• Номинальная мощность: 540 kVA
• Номинальное напряжение: 54 kV; 135 kV; 270 kV
• Номинальный ток: 10 A; 4 A; 2 A
• Точность измерения: System RMS level 1.5
• Рабочая частота: 30–300 Hz
• Выходная форма сигнала: синусоидальная волна
• Коэффициент качества: Q ≥ 30 (f = 45 Hz)
• Искажение выходной формы напряжения: ≤ 1%
• Входное питание: однофазное 220 V или трёхфазное 380 V, частота 50 Hz
• Время работы: непрерывно 60 мин при номинальной нагрузке; перегрузка 1.1× допускается 1 минуту
• Повышение температуры: ≤ 65 K после 60 минут непрерывной работы при номинальной нагрузке
• Функции защиты: перенапряжение, перегрузка по току, нулевой старт, рассогласование системы (пробой/flashover) и другие
• Температура окружающей среды: -20 ℃ – 55 ℃
• Относительная влажность: ≤ 90%
• Высота над уровнем моря: ≤ 3000 m
