Резонансная испытательная система UHV-300kVA/100kV

для электрических машин и установокдля кабелякомпактная

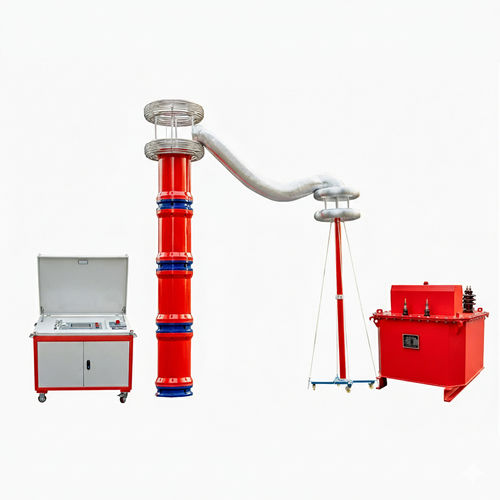

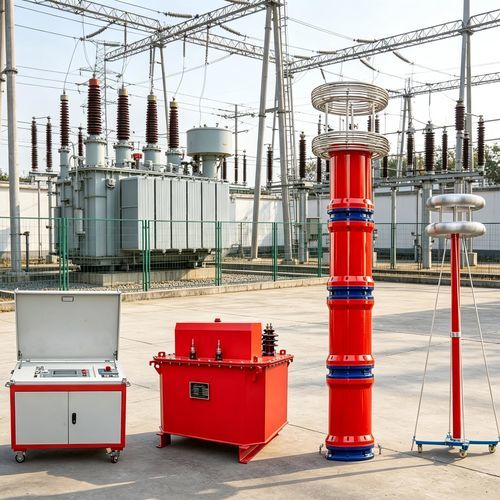

Комплект для резонансного испытания кабеля UHV AC — это портативная система преобразования частоты для испытаний на выдерживаемое напряжение кабелей и других электрических аппаратов до 0–1000 кВ. Система объединяет источник переменного тока, трансформатор возбуждения, высоковольтные реакторы, делитель высокого напряжения, SPWM‑генератор и IPM‑модули под управлением DSP для стабильной и эффективной работы.

Основные функции и технические особенности

• Встроенные защиты: перенапряжение, перегрузка по току, нулевой запуск, расстройка системы и защита от пробоя/flash‑over; пороги перенапряжения/перегрузки настраиваются пользователем.
• Три режима работы: полностью автоматический, ручной, автоматическая настройка с ручным повышением — для гибкого выбора режима в полевых условиях.
• Автоматический частотный скан с регулируемой стартовой точкой и отображением кривой сканирования на ЖК‑дисплее для определения резонансной точки.
• Компактная и лёгкая конструкция, удобная для полевых работ и транспортировки.
• Силовая электроника и управление: SPWM‑генератор, современные IPM‑модули и DSP‑управление с возможностью обновления и стабильной регулировкой.
• Сухой эпоксидный реактор для высокого напряжения обеспечивает надёжную изоляцию.

Технические параметры

• Номинальное выходное напряжение: 0 ~ 220 kV (эффективное значение, AC) и ниже
• Выходная частота: 30 ~ 300 Hz
• Форма резонансного напряжения: чистая синусоида, искажение ≤ 1,0%
• Время работы при полной нагрузке: непрерывно до 60 минут
• Коэффициент качества системы (Q): ≥ 20 при максимальной нагрузке
• Точность настройки частоты: 0,1 Hz
• Стабильность (нестабильность): ≤ 0,01%
• Питающее напряжение: однофазное 220 V или трёхфазное 380 V ±10%, частота сети 50 Hz ±5%

Применение

• Испытания на выдерживаемое напряжение кабелей до 0–1000 kV и других высоковольтных аппаратов
• Полевые испытания и лабораторные диэлектрические проверки

Эксплуатация и обработка данных

• Локальное сохранение данных и печать с нумерацией записей для идентификации и прослеживаемости
• Пользовательская настройка порогов защиты и обновление прошивки DSP для расширения функционала
• Пользовательский интерфейс для прямого управления автоматическим сканом, ручными настройками и формированием отчётов
