Резонансная испытательная система UHV series

не определенокомпактнаямодульная

Обзор

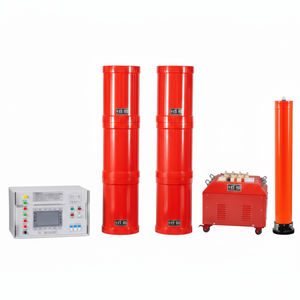

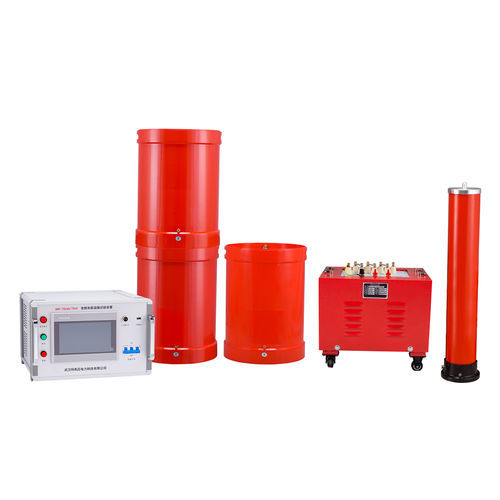

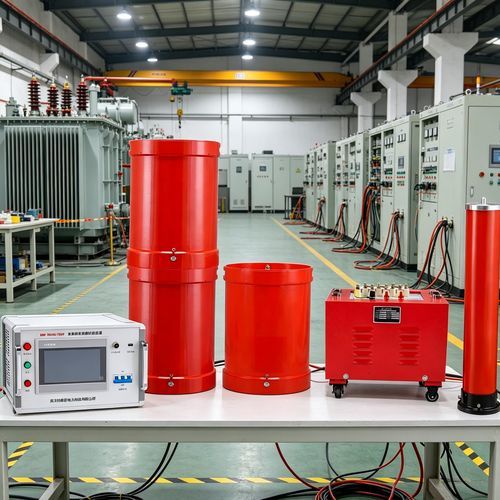

Серийная резонансная AC-испытательная система UHV-75kVA/75kV предназначена для приёмочных испытаний, ввода в эксплуатацию и профилактических испытаний крупноёмких высоковольтных ёмкостных объектов. Система управляется платформой DSP, обладает малым весом и портативной конструкцией для работы на площадке и включает несколько защитных функций: от перенапряжения, перегрузки по току, запуска с нуля и несоответствия системы (пробой/flashover).

Альтернативное наименование
UHV-75kVA/75kV AC резонансная испытательная система

Основные технические параметры и функции

• Номинальная мощность: 75 кВА
• Номинальные напряжения: 25 кВ; 75 кВ
• Номинальные токи: 3 A; 1 A
• Точность измерения: уровень RMS системы 1.5
• Рабочая частота: 30–300 Гц
• Выходная форма сигнала: синусоида, искажения ≤ 1%
• Коэффициент добротности: Q ≥ 30 (при 45 Гц)
• Питание: однофазное 220 В или трёхфазное 380 В, 50 Гц
• Непрерывная работа: 60 мин при номинальной нагрузке; кратковременная сверхнагрузка 1,1× в течение 1 мин
• Повышение температуры: ≤ 65 K после 60 мин непрерывной работы при номинальной нагрузке
• Рабочая среда: −20 °C до 55 °C, ≤ 90% относительной влажности, высота ≤ 3000 м

Особенности

• Управление на платформе DSP для точной настройки частоты и стабильного выхода
• Портативная лёгкая конструкция для полевых работ
• Несколько защит: перенапряжение, перегрузка по току, запуск с нуля, несоответствие системы/пробой
• Низкоискажённый синусоидальный выход, пригодный для ёмкостных испытаний

Применение

• Приёмочные и профилактические испытания крупноёмких высоковольтных ёмкостных оборудования
• Пусконаладочные работы на площадке, приёмочные испытания и диагностика
