Резонансная испытательная система UHV(L)

для электросетидля электрических машин и установокдля электрической подстанции

Обзор продукта
Система серийного резонансного испытания переменного тока UHV(L) с регулируемой индуктивностью предназначена для испытаний на выдерживаемость переменного напряжения одиночных гидрогенераторов (≤ 250 МВт) и сопутствующих высоковольтных аппаратов. Настраивая индуктивность реакторов под емкостное сопротивление испытываемого объекта, система генерирует высокие испытательные напряжения при низком входном токе, обеспечивая стабильную форму напряжения и защиту от пробоев/флэш-оверов.

Применение / Типичное использование

• Испытания на выдерживаемость переменного напряжения одиночных гидрогенераторов до 250 МВт.
• Высоковольтная диагностика, калибровка и выездные испытания для оборудования генерации и передачи энергии.

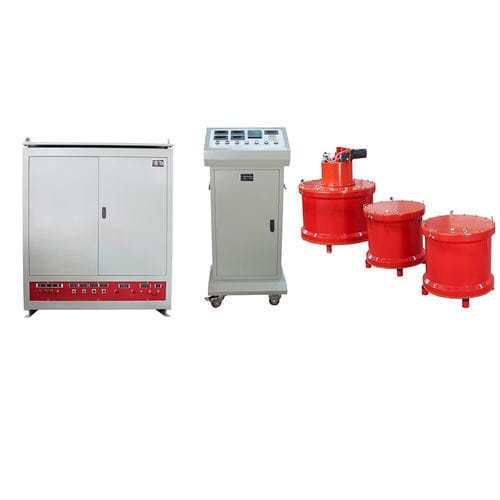

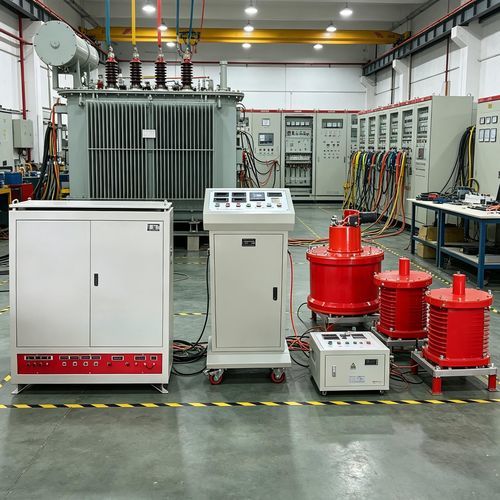

Состав системы

• Источник переменного тока
• Регулятор напряжения
• Трансформатор возбуждения
• Высоковольтные реакторы (с регулируемой индуктивностью)
• Делитель высокого напряжения и измерительные аксессуары

Принцип работы
Система работает по принципу последовательного резонанса: индуктивное сопротивление реакторов настраивается в соответствии с емкостным сопротивлением испытываемого объекта (например, обмоток генератора) на сетевой частоте, что позволяет получать высокие испытательные напряжения при минимальном входном токе.

Ключевые преимущества

• Высокая эффективность и низкая потребляемая входная мощность за счет работы в режиме резонанса.
• Низкий общий коэффициент гармонических искажений (THD) выходной формы напряжения, снижение риска флэш-овера.
• Автоматическое гашение дуги и защита от пробоя/перескакивания.
• Портативная и адаптируемая конструкция, пригодная для выездных испытаний.

Технические характеристики / Документация

• Назначение: испытания на выдерживаемость переменного напряжения одиночных гидрогенераторов (≤ 250 МВт) и других высоковольтных устройств.
• Принцип: последовательный резонанс с настройкой реакторов по емкости испытываемого объекта.
• Основные компоненты: источник переменного тока, регулятор напряжения, трансформатор возбуждения, регулируемые ВЧ реакторы, делитель высокого напряжения.
• Доступные документы: руководство пользователя и сертификат калибровки (PDF).
