Резонансная испытательная система UHV-405kVA/270kV

не определенодля кабелядля коммутатора

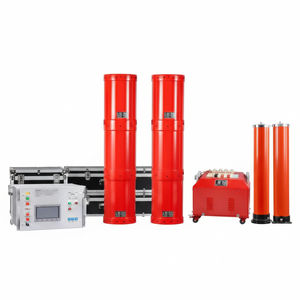

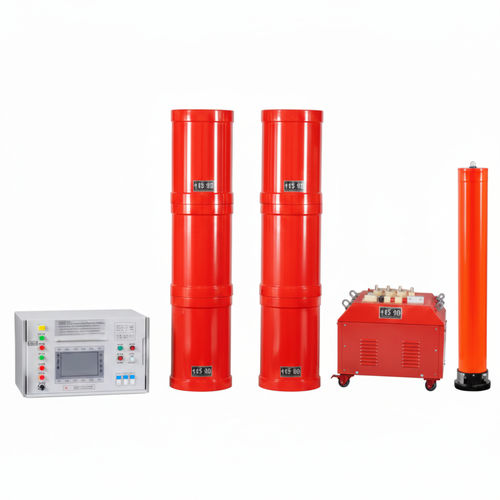

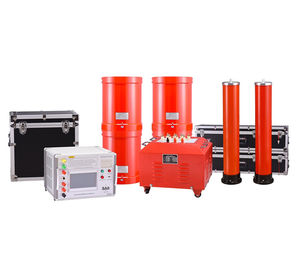

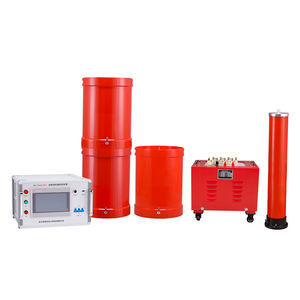

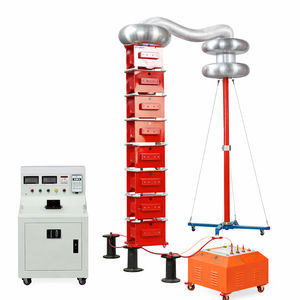

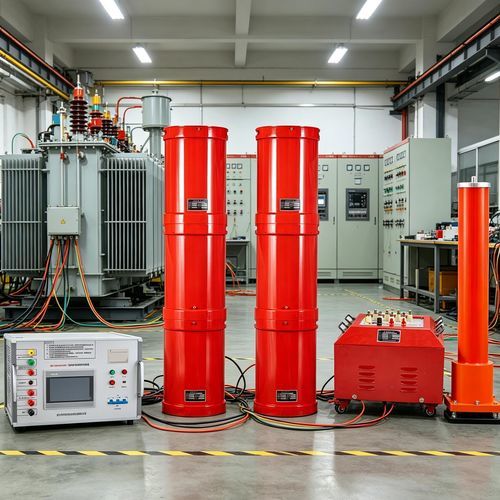

UHV-405kVA/270kV — это частотно-преобразовательная серийная резонансная система для высоковольтных испытаний переменным током, предназначенная для проведения испытаний на выдерживаемое напряжение крупных ёмкостных образцов и электрооборудования. Основана на DSP‑платформе, имеет встроенные защитные функции и лёгкая для полевого применения.

Параметры продукта:

• Подходит для приёмосдаточных и профилактических испытаний крупногабаритных высоковольтных ёмкостных образцов.

Диапазон испытаний:

• Испытание на выдерживаемое напряжение AC для кабеля 10kV/300mm² длиной 4,5 км: ёмкость ≤ 1.6897 μF, частота 30–300 Hz, испытательное напряжение 22 kV, длительность 5 минут.
• Испытание на выдерживаемое напряжение AC для кабеля 35kV/300mm² длиной 2 км: ёмкость ≤ 0.389 μF, частота 30–300 Hz, испытательное напряжение 52 kV, длительность 60 минут.
• Испытание на выдерживаемое напряжение AC для кабеля 110kV/300mm² длиной 0,5 км: ёмкость ≤ 0.0735 μF, частота 30–300 Hz, испытательное напряжение 128 kV, длительность 60 минут.
• Полное изоляционное испытание AC для главного трансформатора 110kV/120 MVA: ёмкость ≤ 0.02 μF, частота 45–65 Hz, испытательное напряжение ≤ 160 kV, длительность 1 минута.
• Испытание на выдерживаемое напряжение AC для выключателей и другого электрооборудования 110kV уровня: частота 30–300 Hz, испытательное напряжение ≤ 265 kV, длительность 1 минута.

Особенности и основные функции:

• Регулировка частоты питания для достижения резонанса между реактором и испытательной ёмкостью, что обеспечивает высокое напряжение и большой ток при сниженной мощности питания.
• Функции защиты: перенапряжение, перегрузка по току, запуск с нуля, несоответствие системы (пробой); пороги срабатывания перенапряжения и перегрузки по току настраиваются пользователем; при пробое регистрируется напряжение пробоя для последующего анализа.
• Малый вес и компактные габариты, удобство для полевых работ.
• Три режима работы: полностью автоматический, ручной и автоматическая настройка с ручным повышением напряжения для повышения скорости испытаний.
• Хранение данных и удалённая печать; данные нумеруются для удобного поиска и идентификации.
• Автоматическое сканирование частоты с возможностью задания начальной частоты и направления сканирования; на большом ЖК‑экране отображается кривая сканирования для наглядного определения резонансной точки.
• DSP‑платформа обеспечивает модульность функций, возможность обновлений и удобный человеко‑машинный интерфейс.
• Значительно сниженная требуемая мощность питания: сеть должна обеспечивать только активную мощность системы (порядка 1/Q от ёмкостной тестовой мощности).
• Уменьшение веса и объёма по сравнению с традиционными решениями за счёт отказа от громоздких регуляторов и трансформаторов (типично 1/10–1/30 объёма традиционных установок).
• Улучшенная форма выходной волны благодаря резонансному фильтру, обеспечивающему качественную синусоиду и минимизирующему искажения, предотвращая ложные пробои из‑за гармоник.
• При пробое, в серийном резонансе цепь рассогласовывается и ток быстро падает до ~1/Q от нормального испытательного тока, что предотвращает большие короткие замыкания и исключает восстановительные перенапряжения.

Характеристики / спецификации:

• Номинальная мощность: 405 kVA
• Номинальное напряжение: 45 kV; 90 kV; 135 kV; 270 kV
• Номинальный ток: 9 A; 4.5 A; 3 A; 1.5 A
• Точность измерения: System RMS level 1.5
• Рабочая частота: 30–300 Hz
• Форма выходной волны: синусоида
• Коэффициент добротности: Q ≥ 30 (f = 45 Hz)
• Искажение выходной волны: ≤ 1%
• Источник питания: однофазный 220 V или трёхфазный 380 V, 50 Hz
• Время работы: допускается непрерывная работа 60 минут при номинальной нагрузке; кратковременное превышение 1,1× в течение 1 минуты
• Повышение температуры: ΔT ≤ 65 K после 60 минут непрерывной работы при номинальной нагрузке
• Функции защиты: перенапряжение, перегрузка по току, запуск с нуля, несоответствие системы (пробой) и другие
• Температура окружающей среды: −20 °C до 55 °C
• Относительная влажность: ≤ 90%
• Высота над уровнем моря: ≤ 3000 m
