Пробойная установка высокого напряжения UHV-300kVA/100kV

переноснаяAC

Обзор
Система последовательной резонансной испытательной переменного тока UHV(L) предназначена для AC‑испытаний на выдерживаемое напряжение крупногабаритного электрооборудования (например гидрогенераторы 11 kV / 30 MW), кабелей, GIS, трансформаторов и прочего высоковольтного оборудования. Модульная система объединяет источник переменного тока, трансформатор возбуждения, высоковольтные реакторы (индуктивная подстройка), делитель высокого напряжения и DSP‑блок управления и измерений. Поддерживается питание от генератора и работа в полевых условиях при −10 °C…40 °C.

Ключевые функции и преимущества

• Диапазон выходного высокого напряжения: 0–500 kV AC.
• Настраиваемая длительность выдержки: 1–9999 с (пользовательская настройка).
• Искажение формы волны ≤ 2% для обеспечения качественной синусоиды.
• Автоподстройка: расчёт резонансной частоты по емкости образца и одно‑кнопочное соответствие индуктивности/частоты.
• Режимы работы: полностью автоматический, полуавтоматический, ручной.
• Функции защиты: от перенапряжения, перегруза по току, нулевого старта и защиты при дестабилизации системы (пробой/flashover).
• Реальная обработка данных: кривые напряжения, тока и частоты; автоматический расчёт Q‑фактора; формирование стандартных отчётов об испытаниях.
• Низкие требования к входной мощности при больших объёмах испытаний за счёт резонансного усиления (напр., существенно меньше мощности по сравнению с традиционными испытательными трансформаторами для длинных 110 kV кабелей).
• Модульная адаптация для типичных классов испытаний (кабели 6–500 kV, GIS 35–500 kV, трансформаторы 10–500 kV).

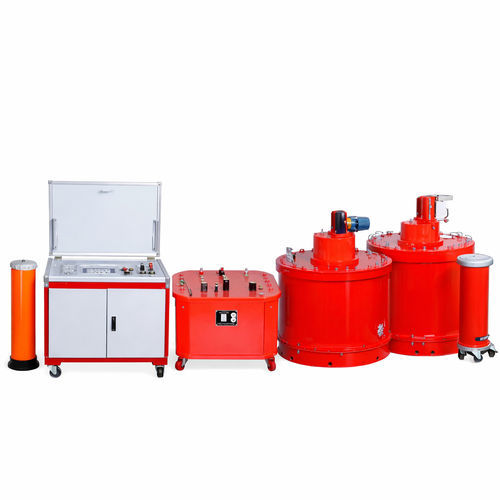

Типичная комплектация

• Источник переменного тока
• Трансформатор возбуждения
• Высоковольтные реакторы (индуктивная подстройка)
• Делитель высокого напряжения
• Блок управления и измерений на DSP

Области применения и сценарии

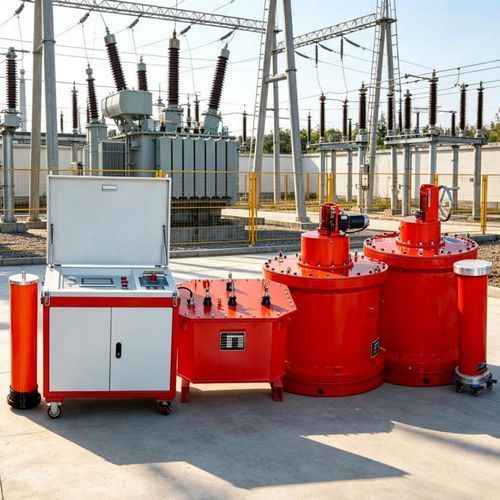

Фабричные приёмочные испытания GIS и трансформаторов, выборочные проверки у производителей кабеля, приёмочные и ремонтные работы на генераторах и при прокладке кабеля, пакетные испытания кабелей и предупредительные проверки в линиях сбора возобновляемой энергии. Подходит для выездных работ и удалённых объектов за счёт модульности и возможности питания от генератора.

Технические примечания — режимы резонанса
Поддерживаются два основных подхода последовательной резонансной схемы: индуктивная последовательная резонансная схема (изменение индуктивности при фиксированных частоте и емкости) и режим с изменением частоты (изменение выходной частоты/мощности для достижения резонанса). Каждый метод имеет свои преимущества в отношении сочетания реакторов и гибкости эксплуатации.

Параметры AC‑испытаний — Резиновые кабельные линии
Rated voltage U0/U (kV) | Test voltage | Time (min)
18/30 and below | 2U0 | 15 (or 60)
21/35–64/110 | 2U0 | 60
127/220 | 1.7U0 (or 1.4U0) | 60
190/330 | 1.7U0 (or 1.3U0) | 60
290/500 | 1.7U0 (or 1.1U0) | 60

Параметры AC‑испытаний — XLPE кабели
Rated voltage U0/U (kV) | Test voltage (new operational lines ≤3 years / non new operational routes) | Time (min)
48/66 | 2U / 1.6U | 60
64/110 | 2U / 1.6U | 60
127/220 | 2U / 1.7U (non‑new) / 1.36U (other) | 60
190/330 | 2U / 1.7U | 60
290/550 | 2U / 1.7U | 60

Часто задаваемые вопросы (сводка)

• Q: В чём разница между серией резонансных испытаний и DC‑испытанием? A: Серия резонансных испытаний предназначена для проверки AC‑выдерживаемости при имитации рабочих условий; DC‑испытания служат для оценки сопротивления изоляции при постоянном токе и выявления DC‑специфичных дефектов.
• Q: Почему на резонансе достигаются очень высокие напряжения? A: Резонансная цепь переносит энергию между индуктивностью и ёмкостью, что приводит к усилению напряжения при небольших входных мощностях.
• Q: Что вызывает неточности результатов? A: Колебания питания, неверная резонансная частота, помехи окружающей среды, неправильная эксплуатация.
• Q: Нужна ли регулярная калибровка? A: Да, рекомендуется регулярная поверка/калибровка в соответствии с метрологическими требованиями.

Технические характеристики

• Серия / модель: UHV(L)
• Назначение: AC‑испытание выдерживаемого напряжения для гидрогенераторов до 11 kV / 30 MW и других крупногабаритных устройств.
• Выходное напряжение: 0–500 kV.
• Длительность выдержки: 1–9999 с.
• Искажение формы волны: ≤ 2%.
• Автонастройка резонанса: да.
• Платформа управления: DSP.
• Режимы работы: полностью автоматический, полуавтоматический, ручной.
• Рабочая температура: −10 ℃…40 ℃.
• Поддержка питания от генератора для выездных работ.
