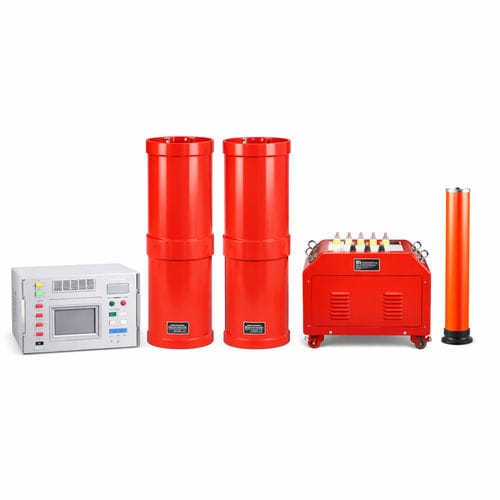

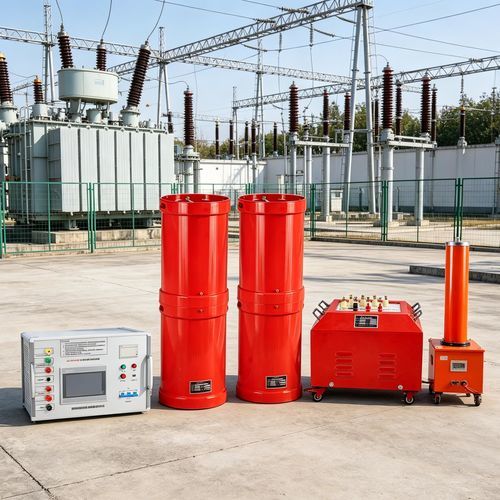

Резонансная испытательная система UHV-270kVA/108kV

не определенодля кабелядля трансформатора

Решение UHV-270kVA/10kV — это частотно‑модулируемая последовательная резонансная система переменного тока, разработанная для высоковольтных емкостных испытаний большой мощности и предупредительных испытаний кабелей, трансформаторов и оборудования подстанций. Система основана на DSP‑платформе, оснащена защитными функциями и оптимизирована для полевых работ.

Диапазон испытаний / типичные применения

• Кабель 10 kV / 300 mm², 3 km — AC испытание: емкость ≤ 1.1265 μF; частота 30–300 Гц; пробное напряжение 22 kV; время 5 мин.
• Выключатели 10 kV и оборудование подстанции — AC испытание на выдерживаемое напряжение: частота 30–300 Гц; напряжение ≤ 42 kV; время 1 мин.
• Кабель 35 kV / 300 mm², 1 km — AC испытание: емкость ≤ 0.1945 μF; частота 30–300 Гц; напряжение 52 kV; время 60 мин.
• Главный трансформатор 35 kV / 31 500 kVA — AC испытание на выдерживаемое напряжение: емкость ≤ 0.02 μF; частота 45–65 Гц; напряжение 68 kV; время 1 мин.
• Выключатели 35 kV и другое электрическое оборудование — AC испытание: частота 30–300 Гц; напряжение ≤ 95 kV; время 1 мин.

Основные особенности

• Интегрированные защиты: настраиваемые пороги перенапряжения и перегрузки по току, нулевой запуск, обнаружение несоответствия системы/пробоя (flashover) с записью напряжения пробоя для анализа.
• Лёгкая модульная конструкция для удобства транспортировки и работы в полевых условиях.
• Три режима работы: автоматический, ручной и автоматическая настройка с ручным увеличением для повышения гибкости и скорости испытаний.
• Хранение данных и удалённая печать; записи индексируются для удобного поиска и отчётности.
• Автоматический частотный скан с настраиваемой начальной точкой и выбором направления сканирования; крупный ЖК‑дисплей показывает кривую скана для определения точки резонанса.
• DSP‑платформа обеспечивает возможность обновления функций и улучшенную человеко‑машинную интерфейс.
• Существенное снижение требуемой мощности питания: последовательная резонансная система требует в основном активную мощность (примерно 1/Q от ёмкостной мощности испытания).
• Компактность и уменьшенный вес за счёт отказа от громоздких регуляторов и обычных высокомощных трансформаторов (обычно 1/10–1/30 размеров классических установок).
• Резонансный фильтр улучшает форму выходного напряжения, обеспечивая близкую к синусоиде форму и снижая уровни гармоник на объекте испытания.
• Последовательная резонансность ограничивает ток при пробое, уменьшая риск повреждений и предотвращая восстановительные перенапряжения после пробоя.

Технические характеристики

• Номинальная мощность: 135 kVA
• Номинальное напряжение: 27 kV; 54 kV; 108 kV
• Номинальный ток: 5 A; 2.5 A; 1.25 A
• Точность измерения: System RMS level 1.5
• Рабочая частота: 30–300 Гц
• Форма выходной волны: синусоидальная
• Коэффициент добротности (Q): Q ≥ 30 (f = 45 Гц)
• Искажение выходной формы напряжения: ≤ 1%
• Входное питание: однофазное 220 V или трёхфазное 380 V, 50 Гц
• Время непрерывной работы: 60 мин при номинальной нагрузке; перегрузка 1.1× допустима в течение 1 мин
• Повышение температуры: ≤ 65 K после 60 мин непрерывной работы при номинальной нагрузке
• Функции защиты: перенапряжение, перегрузка по току, нулевой запуск, несоответствие системы (flashover) — пороги настраиваемые
• Температура окружающей среды: −20 ℃ до 55 ℃
• Относительная влажность: ≤ 90% RH
• Высота над уровнем моря: ≤ 3000 m
