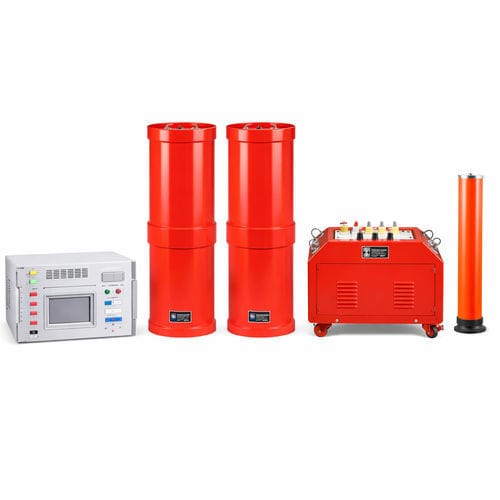

Резонансная испытательная система UHV-135kVA/108kV

не определенокомпактнаямодульная

Обзор
Компактный и лёгкий серийный резонансный испытательный стенд для высоковольтных испытаний в полевых условиях и лаборатории. DSP-управление обеспечивает стабильный синусоидальный выход и точные RMS-измерения.

Принцип и применение
Система UHV-135kVA/108kV достигает резонанса путём регулирования частоты питания, чтобы реактор и испытательный конденсатор входили в резонанс, что позволяет получить высокое напряжение и большой ток на объекте испытания при относительно небольшой потребляемой мощности. Типичные применения: испытания кабелей на прочность, испытания изоляции и другие задачи высокого напряжения, требующие портативности и низкого энергопотребления.

Основные технические параметры и функции

• Номинальная мощность: 135 kVA
• Доступные номинальные напряжения: 27 kV; 54 kV; 108 kV
• Доступные номинальные токи: 5 A; 2.5 A; 1.25 A
• Точность измерения: уровень RMS системы 1.5
• Рабочая частота: 30–300 Hz (настраиваемая резонансная частота)
• Выходная форма: синусоида
• Добротность: Q ≥ 30 (f = 45 Hz)
• Искажение выходного напряжения: ≤ 1%
• Входное питание: однофазное 220 V или трёхфазное 380 V, 50 Hz
• Непрерывная работа: 60 минут при номинальной нагрузке; кратковременное сверхдавление 1,1× в течение 1 минуты
• Повышение температуры: ≤ 65 K после 60 минут при номинальной нагрузке
• Функции защиты: перенапряжение, перегрузка по току, блокировка запуска с нуля, защита от несоответствия системы/пробоя
• Температура окружающей среды: -20℃ – 55℃
• Относительная влажность: ≤ 90% RH
• Высота над уровнем моря: ≤ 3000 m

Применение и особенности

• Предназначен для испытаний кабелей и других высоковольтных испытаний с использованием последовательной резонансной схемы.
• Портативный форм-фактор и низкие требования к питанию облегчают использование в полевых условиях и за рубежом.
• Высокий фактор добротности и низкие искажения формы сигнала обеспечивают стабильные и воспроизводимые условия испытаний.
• DSP-управление обеспечивает точную настройку частоты и надёжные измерения.

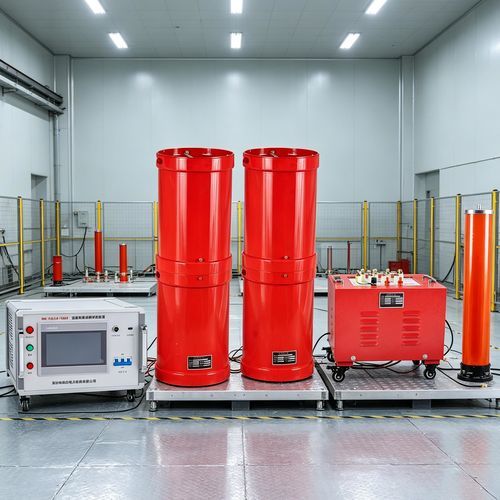

Дополнительные изображения продукта
Изображения демонстрируют внешний вид устройства, панель управления, точки подключения и основные компоненты для помощи при оценке установки и эксплуатации.
