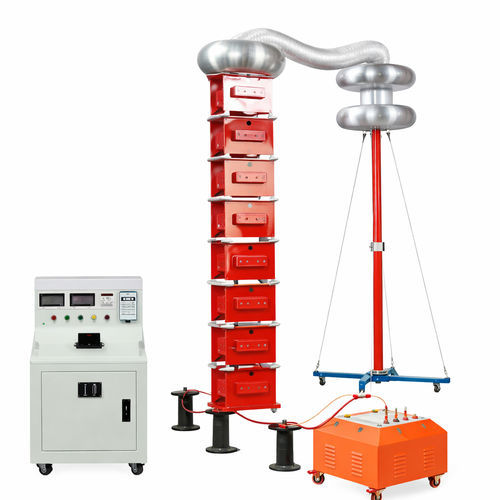

Резонансная испытательная система UHV(H)

для электронной промышленностидля электрических машин и установокдля трансформатора

Серия резонансных устройств UHV(H) — это регулируемая по индуктивности установка последовательного резонанса, предназначенная для полевой калибровки и испытаний на выдерживаемое напряжение конденсаторных трансформаторов напряжения (CVT) до 500 kV. Система обеспечивает проведение испытаний на промышленной частоте 50 Hz в сложных полевых условиях.

Обзор
Система состоит преимущественно из источника переменного тока, трансформатора возбуждения и высоковольтного реактора. Широко применяется для калибровки CVT (≤ 500 kV) и для испытаний на выдерживаемое напряжение электромагнитных трансформаторов.

Применение
Устройство предназначено для проведения калибровки CVT строго при 50 Hz и предоставляет полевое решение для повышения напряжения методом последовательного резонанса, пригодное для работы в сложных географических и эксплуатационных условиях.

Принцип действия
Резонанс на сетевой частоте может быть реализован как последовательный или параллельный резонанс; оба метода компенсируют реактивную мощность, так что после полной компенсации входная мощность может быть уменьшена до 1/Q или менее от выходной мощности испытания.

Операции

• Настройка защиты по току: установить уставку на 0,7 от номинального тока блока управления. Пример: при номинале блока управления 27 A и соответствующем трансформаторе тока 30/5 установить токовое реле на 3,3 A.
• Настройка времени выдерживаемого напряжения: установить реле времени на требуемую длительность испытания.
• Подключение и проверка: подключить и проверить испытательные провода согласно схемам; закрыть выключатель консоли и убедиться, что регулятор находится в нулевом положении перед подачей основной энергии. Без подачи основной энергии отрегулировать воздушный зазор реактора и проверить работы защит и конечных выключателей.
• Настройка и повышение напряжения: при подаче питания нажать кнопку «boost» — реактор сформирует высокое напряжение. Настраивать резонанс, изменяя воздушный зазор, до максимального выходного напряжения; после достижения требуемого испытательного напряжения система автоматически отсчитает время выдержки и вернётся в нулевое положение по завершении.
• Наблюдение и безопасность: в процессе испытаний следить за объектом испытания; при появлении аномалий немедленно снизить регулятор и отключить питание.

Характеристики / Технические данные

• Номинальная мощность: 80 kVA
• Номинальное напряжение: 160 kV
• Диапазон регулируемой индуктивности: 65 ~ 130 H
• Номинальная частота: 50 Hz
• Номинальный ток: 0.5 A
• Диапазон регулировки воздушного зазора: 0 ~ 300 mm

Документы
Руководство пользователя и сертификат калибровки доступны в виде технической документации (PDF).
