Резонансная испытательная система UHV-75kVA/75kV

для электросетидля кабелядля трансформатора

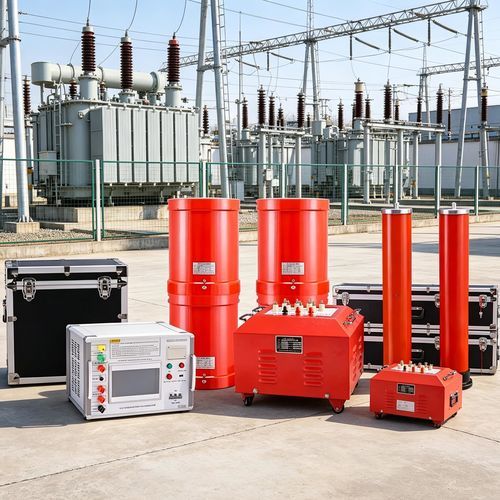

Резонансная испытательная система серии AC UHV с преобразованием частоты — это модульная переносная система на основе DSP для высоковольтных и крупноёмкостных ёмкостных испытаний и профилактических испытаний на выдерживаемое напряжение. Система включает источник переменного тока, трансформатор возбуждения, высоковольтные реакторы и высоковольтный делитель и предназначена для выездного применения с несколькими режимами защиты и работы.

Ключевые преимущества

• Комплексная безопасность: многоступенчатая защита (перенапряжение, превышение тока, нулевой старт, перестройка при пробое) с регулируемыми пользователем порогами защиты для защиты образца и оборудования.
• Повышенная гибкость и эффективность: три режима работы — Full Automatic, Manual и Automatic Tuning / Manual Boost — для адаптации к полевым условиям и оптимизации скорости испытаний.
• Удобство эксплуатации: лёгкая переносная конструкция для выездных работ; поддержка сохранения данных вне места испытаний и печати с нумерацией записей для быстрой идентификации.
• Перспективная архитектура: модульная DSP‑платформа для удобного обновления функций и индивидуальной настройки; интуитивно понятный человеко‑машинный интерфейс.

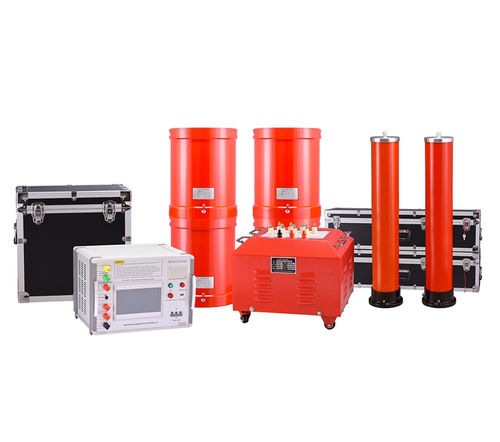

Состав системы

• Источник питания переменного тока
• Трансформатор возбуждения
• Высоковольтные реакторы
• Высоковольтный делитель (конденсаторный делитель)

Рабочая среда

• Температура окружающей среды: −100°C – 50°C
• Относительная влажность: ≤ 90 % RH
• Высота над уровнем моря: ≤ 1000 m

Технические характеристики

• Область испытаний: испытания на выдерживаемое напряжение для кабелей (0 ~ 1000 кВ), гидрогенераторов, главных трансформаторов, шин, КРУЭ, распределительных устройств и другого электрооборудования.
• Платформа: модульная DSP‑платформа для обновлений и кастомизации.
• Режимы работы: Full Automatic, Manual, Automatic Tuning / Manual Boost.
• Обработка данных: поддержка сохранения данных вне места испытаний и печати; запись с нумерацией для идентификации.
• Функции защиты: перенапряжение, превышение тока, нулевой старт, перестройка при пробое; пороги защиты регулируемые пользователем.
• Конденсаторный делитель: номинальное напряжение 60 kV; ёмкость 2500 pF; тангенс потерь диэлектрика tgσ ≤ 0.5 %; коэффициент деления 1000:1; погрешность измерения (валидное значение) 1.5; масса ≈ 10 kg.
