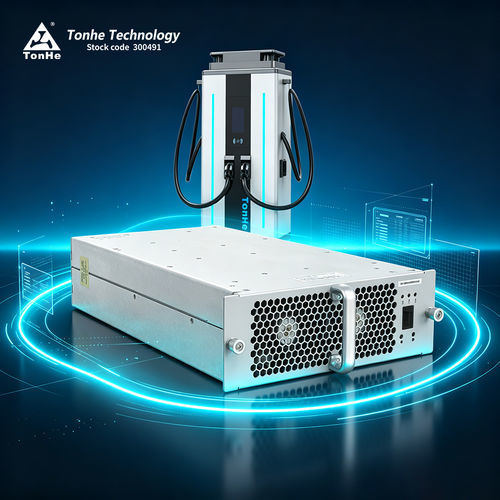

Module de charge для электрических транспортных средств TH30F10030C8E-WT

EVDC

Обзор продукта
TH30F10030C8E-WT — AC/DC выпрямительный модуль для зарядных станций электромобилей. Поддерживает трехфазный четырехпроводный ввод (трехфазный + PE) с рабочим диапазоном 285–475 VAC и номинальной выходной мощностью до 30 кВт. Модуль обменивается данными с главным контроллером по CAN-шине для настройки параметров, телеметрии и управления состоянием работы.

Преимущества

• Широкий диапазон выходной постоянной мощности: 300–1000 VDC
• Очень низкое энергопотребление в режиме ожидания: <10 W
• Низкий коэффициент общих гармоник (THD): ≤5 %
• Широкий температурный диапазон работы: -40 ℃ до +75 ℃
• Высокий КПД преобразования: пик ≥96 %

Параметрические характеристики (кратко)
Модель: TH30F10030C8E-WT

AC-вход:
Номинальное напряжение: 380 VAC трехфазный; рабочий диапазон 285–475 VAC
Частота: 50 ±5 Hz
Коэффициент мощности: ≥0,99
Защита от перенапряжения на входе: 487 ±10 VAC
Защита от понижения напряжения на входе: 270 ±10 VAC

DC-выход:
Номинальная выходная мощность: 30 kW
Диапазон выходного напряжения: 50–1000 VDC
Диапазон выходного тока: 0.5–100 A
Диапазон постоянной мощности: при Vout 300–1000 VDC постоянный выход 20 kW (по спецификации)
Пиковый КПД: ≥96 %
Время мягкого старта: 3–8 s
Защита от короткого замыкания: самовосстановление / откат защиты
Точность регулирования напряжения: ≤±0.5 %
THD: ≤5 %
Точность регулирования тока: ≤±1 %
Несоответствие распределения тока: ≤±5 %

Условия эксплуатации
Рабочая температура: -40 ℃ до +75 ℃
Относительная влажность: ≤95 % (без конденсации)
Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)

Особенности продукта

• Охлаждение: вентиляторное
• Потребление в режиме ожидания: <10 W
• Связь: CAN-шина (типично 125 kb/s, уровень 5 V)
• Настройка адреса и локальный интерфейс: цифровой дисплей и кнопки
• Габариты: 460 × 218 × 84 mm (Д × Ш × В)
• Вес: ≤13 kg
• MTBF: 500 000 часов

Производственные и испытательные мощности
Производство по стандартам ISO9001 и IATF16949 с автоматическими SMT линиями, паяльным и инспекционным оборудованием. Первоклассная EMC-лаборатория (CNAS) и комплексные испытательные стенды для измерения излучаемых помех, помехоустойчивости, переходных процессов и полного тестирования зарядных систем. Годовой выпуск модулей превышает 500 000 штук после полного производственного цикла.

FAQ (выборочно)

• Протокол связи: CAN, типичная скорость 125 kb/s, уровень CAN 5 V.
• Заливка (potting): серия поддерживает заливку клеем/смолой.
• Методы установки: горизонтально, стоя на боку или перевернуто; при перевернутой установке может потребоваться кастомная передняя панель без ручки.
• Срок поставки: образцы/малые партии обычно ~7 дней; большие или кастомные заказы требуют координации (примерно до ~35 дней в зависимости от графика).
• Условия оплаты: стандарт 100% TT заранее; возможно обсуждение для долгосрочного сотрудничества (например, 50%+50% или 30%+70%).
• Гарантия: стандарт 12 месяцев с момента получения.
• Послепродажное обслуживание: онлайн и выездные варианты согласно контракту.

Технические характеристики

• Модель: TH30F10030C8E-WT
• Бренд: Tonhe
• Код ТН ВЭД (HS): 8504409999
• Номинальная мощность: 30 kW
• AC-вход: 285–475 VAC (трехфазный), номинал 380 VAC
• Частота: 50 ±5 Hz
• Диапазон DC-выхода: 50–1000 VDC
• Выходной ток: 0.5–100 A
• Диапазон постоянной мощности: 300–1000 VDC (20 kW постоянной мощности в этом диапазоне по спецификации)
• Пиковый КПД: ≥96 %
• Потребление в режиме ожидания: <10 W
• THD: ≤5 %
• Точность регулирования напряжения: ≤±0.5 %
• Точность регулирования тока: ≤±1 %
• Охлаждение: вентилятор
• Мягкий старт: 3–8 s
• Габариты (Д×Ш×В): 460 × 218 × 84 mm
• Вес: ≤13 kg
• Рабочая температура: -40 ℃ до +75 ℃
• Относительная влажность: ≤95 % без конденсации
• Высота: ≤2000 m (понижение мощности выше)
• MTBF: 500 000 часов
• Связь: CAN-шина (125 kb/s, уровень 5 V)
