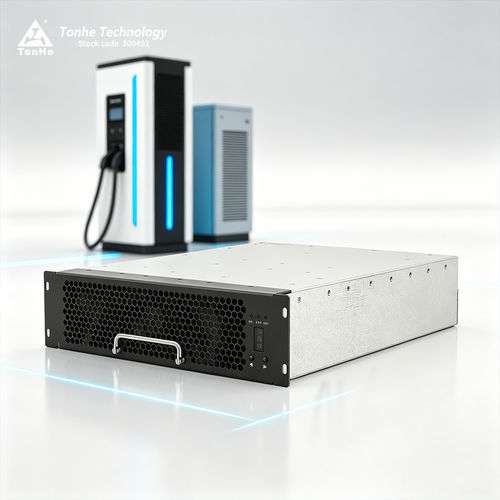

Module de charge EV TH30F10025C7E-WT

DC

Краткое описание
TH30F10025C7E-WT — модуль AC/DC выпрямителя для зарядных станций электромобилей. Обеспечивает номинальную выходную мощность 30 kW, поддерживает трёхфазный четырёхпроводный вход (3~ + PE) и широкий диапазон постоянной мощности 250–1000 VDC. Интеллектуальное воздушное (вентиляторное) охлаждение с несколькими режимами. CAN‑связь для настройки параметров и управления, взаимодействие с BMS автомобиля.

Введение в продукт
Предназначен для быстрой зарядки: принимает 270–490 VAC (линейное напряжение, трёхфазная сеть) и выдаёт 30 kW постоянной мощности в диапазоне 250–1000 VDC. Поддерживаются нормальный и тихий режимы вентилятора; CAN (типично 125 kb/s); зарядка блокируется без совместимого BMS.

Преимущества продукта

• Широкий диапазон постоянной мощности: 250–1000 VDC
• Низкое энергопотребление в режиме ожидания: <10 W
• Низкие общие гармонические искажения (THD): ≤5%
• Широкий рабочий температурный диапазон: -30℃ до 75℃
• Высокий пик КПД преобразования: ≥96%

Параметрические характеристики (кратко)
Модель: TH30F10025C7E-WT

AC‑вход:

• Номинальное напряжение: 380 VAC (3 фазы); диапазон 270–490 VAC
• Частота: 50±5 Hz
• Коэффициент мощности: ≥0.99
• Защита от перенапряжения/пониженного напряжения: 490±10 VAC / 270±10 VAC

DC‑выход:

• Номинальная выходная мощность: 30 kW
• Диапазон выходного напряжения: 50–1000 VDC (постоянная мощность 250–1000 VDC)
• Диапазон выходного тока: 0.5–120 A
• Пиковый КПД: ≥96%
• Мягкий пуск: 3–8 с
• Защита: короткое замыкание с автоматическим откатом; точность регулирования напряжения ≤±0.5%; регулирование тока ≤±1%; несбалансированность распределения тока ≤±5%

Условия эксплуатации

• Рабочая температура: -30℃ до 75℃
• Относительная влажность: ≤95% (без конденсации)
• Высота над уровнем моря: ≤2000 м (при превышении требуется понижение мощности)

Особенности продукта

• Метод охлаждения: вентиляторное охлаждение, режимы выбираются
• Потребление в режиме ожидания: <10 W
• Коммуникация: CAN (типично 125 kb/s, уровень 5 V)
• Настройка адреса: цифровой дисплей и кнопки
• Габариты модуля: 437,5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤15 кг
• MTBF: 500 000 часов

Производство и испытательные возможности
Производство по стандартам ISO9001 и IATF16949 с автоматизированными SMT и сборочными линиями. Испытательные мощности включают полу‑анэхогенную 3‑м EMC‑камеру, климатические камеры, высокопроизводительные анализаторы мощности и DC/AC‑нагрузки для валидации зарядных систем.

Сертификаты и упаковка
Сертификаты менеджмента качества: ISO9001, IATF16949. Продуктовые сертификаты: CE/TUV и др. Упаковка и отгрузка: экспресс для малых партий, морская/авиационная перевозка контейнерами для крупных заказов.

Часто задаваемые вопросы (основное)

• Протокол связи: CAN (типично 125 kb/s, уровень 5 V)
• Заливка компаундом: поддерживается для серии
• Варианты монтажа: горизонтально, стоя на боку или вверх ногами (для перевёрнутой установки возможна настройка передней панели)
• Сроки поставки: образцы/малые партии — короткие сроки; крупные/кастомные заказы — по производственному плану
• Условия оплаты: предоплата TT стандартна; обсуждаемо для долгосрочного сотрудничества
• Гарантия: 12 месяцев с момента получения

Технические спецификации

• Модель: TH30F10025C7E-WT
• Бренд: TonHe
• AC‑вход: 270–490 VAC, 3 фазы, 50±5 Hz, PF ≥0.99
• DC‑выход: 30 kW, 50–1000 VDC, 0.5–120 A
• Диапазон постоянной мощности: 250–1000 VDC при 30 kW
• Пиковый КПД: ≥96%
• THD: ≤5%
• Потребление в ожидании: <10 W
• Рабочая температура: -30℃ до 75℃
• Охлаждение: вентилятор
• Габариты: 437,5 × 300 × 84 мм
• Вес: ≤15 кг
• MTBF: 500 000 часов
