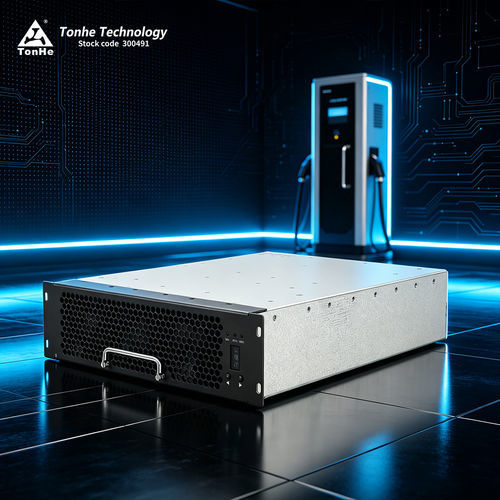

Module de charge для электрических транспортных средств THWT30F10030C9EUR

EVDCбыстрая DC

Описание продукта
THWT30F10030C9EUR — модуль мощности Tonhe для зарядных модулей электромобилей (EV). Сертифицирован по UL, поддерживает трехфазный четырехпроводный вход переменного тока (номинал 480 VAC; рабочий диапазон 432–528 VAC; в другом разделе указано 286–533 VAC). Обеспечивает до 30 кВт выходной мощности DC и поддерживает связь по шине CAN для мониторинга и управления контроллером зарядной системы.

Преимущества продукта

• Диапазон выходного напряжения: 200–1000 VDC (при 250–1000 VDC поддерживается постоянная мощность 30 кВт согласно спецификации)
• Потребление в режиме ожидания: <10 W
• Суммарное гармоническое искажение (THD): ≤5%
• Диапазон рабочих температур: -30°C…+70°C (в другом разделе указано -40°C…+75°C)
• Пиковый КПД: ≥96% (таблично); в маркетинговых данных упоминается до ≥97.5%

Параметрические характеристики
Модель: THWT30F10030C9EUR
Бренд: Tonhe
Вход AC: номинал 480 VAC, трехфазный (без средней линии); рабочий диапазон 432–528 VAC (альтернативно 286–533 VAC)
Частота: 60 Hz
Коэффициент мощности: ≥0.99
Защита по входному перенапряжению/недонапряжению: 531–543 VAC / 323–335 VAC
Номинальная DC мощность: 30 kW
Диапазон выходного напряжения DC: 200–1000 VDC (30 kW при 250–1000 VDC)
Диапазон выходного тока DC: 0.5–120 A
Время мягкого старта: ≤3 s
Защита от короткого замыкания: самовосстанавливающаяся
Точность регулирования напряжения: ≤±0.5%
Точность регулирования тока: ≤±1%
Неравномерность распределения тока: ≤±5%
THD: ≤5%
Относительная влажность: ≤95% (без конденсации)
Высота над уровнем моря: ≤2000 м (понижение характеристик выше этого уровня)
Охлаждение: вентиляторное
Габариты (без ручки): 437,5 × 300 × 84 мм
Масса: ≤20 кг
MTBF: 500,000 часов

Производственные и испытательные центры
Tonhe имеет сертификаты ISO9001 и IATF16949. Производственные площадки включают SMT-линии, оборудование для печати/инспекции паяльной пасты, волновую пайку, линии покрытия и линии выгорания. Испытательный центр оснащен полуанэхоической 3 м EMC-камерой, электронными нагрузками, источниками переменного тока, анализаторами мощности, камерами температурно-влажностных испытаний и системами проверки помехоустойчивости для комплексной валидации.

Упаковка и отгрузка
Применяется стандартная промышленная упаковка. Небольшие заказы отправляются экспрессом (FedEx, DHL, UPS); крупные партии — морем или авиаперевозкой в контейнерах по договоренности.

FAQ — Избранные вопросы

• Протокол связи: CAN-шина (типичная скорость 125 kb/s; уровень сигнала 5 V)
• Заливка: серия модулей поддерживает заливку клеем
• Методы установки: горизонтально, стоя на боку или вверх ногами (для перевернутой установки доступна передняя панель без ручки)
• Примерный срок поставки: малые партии (≥10 шт.) ≈ 7 дней; крупные или кастомные заказы требуют больше времени (например, до ~35 дней в зависимости от графика завода)
• Условия оплаты: предоплата TT или договорные условия (пример: 100% TT, 50/50, 30/70)
• Кастомизация: OEM/ODM (табличка, логотип, номер модели, цвет, форма)
• Гарантия: стандартно 12 месяцев с момента получения
• Послепродажное обслуживание: онлайн и выездной сервис в зависимости от контракта; предусмотрена 24-часовая схема реагирования

Характеристики / Технические спецификации

• Модель: THWT30F10030C9EUR
• Бренд: Tonhe
• Номинальная DC мощность: 30 kW
• Диапазон выходного напряжения DC: 200–1000 VDC (30 kW при 250–1000 VDC)
• Диапазон выходного тока DC: 0.5–120 A
• Вход AC номинал: 480 VAC трехфазный (432–528 VAC)
• Частота: 60 Hz
• Коэффициент мощности: ≥0.99
• Пиковый КПД: ≥96% (таблица); до ≥97.5% указано
• Потребление в режиме ожидания: <10 W
• THD: ≤5%
• Рабочая температура: -30°C ~ +70°C (в другом разделе: -40°C ~ +75°C)
• Охлаждение: вентилятор
• Габариты (без ручки): 437,5 × 300 × 84 мм
• Масса: ≤20 кг
• MTBF: 500,000 часов
