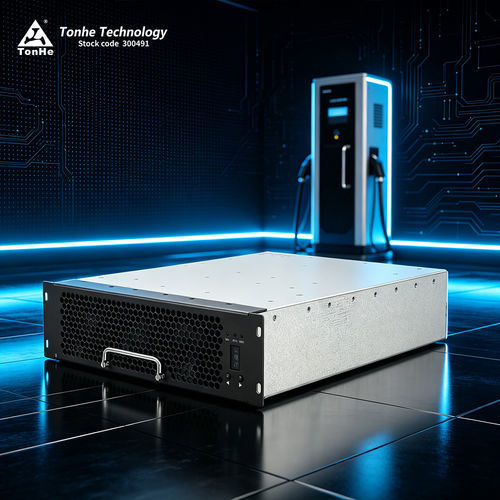

Модуль ввода/вывода SiC TH30F10025C7E-WT

ACDC

Краткое описание

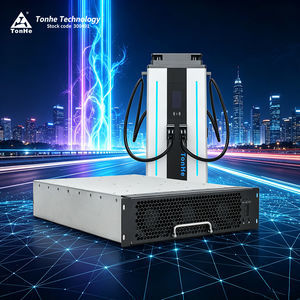

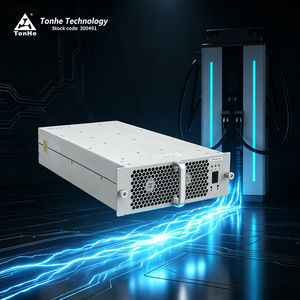

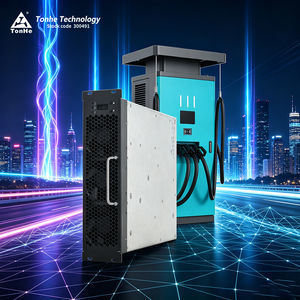

TH30F10025C7E-WT — модуль AC/DC выпрямителя EV от TonHe для зарядных станций. Обеспечивает номинальную выходную мощность 30 кВт с широким диапазоном постоянной мощности (250–1000 Vdc). Поддерживает трехфазный четырехпроводной вход, интеллектуальное вентиляторное охлаждение (режимы нормальный/тихий) и CAN‑связь для интеграции с контроллером станции и BMS автомобиля.

Введение продукта
TH30F10025C7E-WT обеспечивает высокую плотность мощности и высокий КПД преобразования для коммерческих приложений зарядки EV. Устройство взаимодействует с BMS автомобиля для управления зарядкой; при отсутствии корректной связи с BMS зарядка блокируется для обеспечения безопасности аккумулятора.

Преимущества

• Широкий диапазон постоянной мощности: 250–1000 Vdc (30 кВт в этом диапазоне)
• Очень низкое энергопотребление в режиме ожидания: <10 W
• Низкий общий коэффициент гармоник: THD ≤5%
• Широкий диапазон рабочих температур: -30℃ до 75℃
• Высокий пиковой КПД преобразования: ≥96%

Параметрические характеристики
Модель TH30F10025C7E-WT

AC вход
Номинальное напряжение: 380 Vac, трехфазный (три фазы + PE), рабочий диапазон 270–490 Vac
Частота входа: 50±5 Hz
Коэффициент мощности: ≥0.99
Защита от перенапряжения входа: 490±10 Vac
Защита от пониженного напряжения входа: 270±10 Vac

DC выход
Номинальная выходная мощность: 30 kW
Диапазон выходного напряжения: 50–1000 Vdc
Диапазон выходного тока: 0.5–120 A
Диапазон постоянной мощности: 30 kW при 250–1000 Vdc
Пиковый КПД: ≥96%
Время мягкого запуска: 3–8 s
Защита от короткого замыкания: авто-восстанавливающаяся защита
Точность регулирования напряжения: ≤±0.5%
Точность регулирования тока: ≤±1%
Несоответствие распределения тока: ≤±5%
THD: ≤5%

Условия эксплуатации
Температура эксплуатации: -30℃ до 75℃
Относительная влажность: ≤95% (без конденсации)
Высота над уровнем моря: ≤2000 m (понижение мощности выше 2000 m)

Особенности продукта
Метод охлаждения: вентиляторное охлаждение (норм./тихий режимы)
Потребление в режиме ожидания: <10 W
Протокол связи: CAN (125 kb/s, уровень 5 V)
Настройка адреса: цифровой дисплей и клавиши
Габариты модуля: 437.5 × 300 × 84 mm (Д × Ш × В)
Вес: ≤15 kg
MTBF: 500 000 часов

Производственный и испытательный центр — кратко
TonHe Technology имеет SMT‑линии, автоматическую пайку, линии защитного лакирования, линии старения и контроля, а также аккредитованную EMC‑лабораторию. Оборудование для тестирования включает 3‑м полуанэхоическую камеру, программируемые нагрузки, анализаторы мощности и климатические камеры для комплексной валидации и массового производства.

Технические характеристики

• Модель: TH30F10025C7E-WT
• Бренд: TonHe
• Номинальная выходная мощность: 30 kW
• Диапазон выходного напряжения: 50–1000 Vdc (30 kW при 250–1000 Vdc)
• Диапазон выходного тока: 0.5–120 A
• Пиковый КПД: ≥96%
• Входное напряжение: номинал 380 Vac, трехфазный; диапазон 270–490 Vac
• Входная частота: 50±5 Hz
• Коэффициент мощности: ≥0.99
• THD: ≤5%
• Ожидание: <10 W
• Связь: CAN (125 kb/s, 5 V)
• Охлаждение: вентилятор
• Рабочая температура: -30℃ до 75℃
• Габариты: 437.5 × 300 × 84 mm
• Вес: ≤15 kg
• MTBF: 500 000 часов
