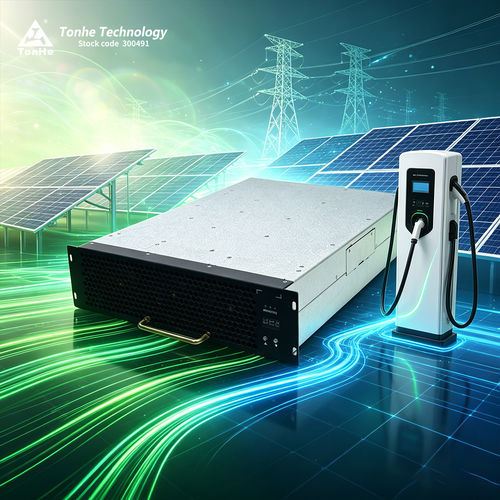

Module de charge EV TH30DS10030C8E-WT

DC

Описание продукта
TH30DS10030C8E-WT — высокоэффективный, высокоплотный по мощности DC/DC модуль зарядки, разработанный Tonhe для зарядных станций электромобилей. Поддерживает вход 200–850 VDC (номинал 750 VDC), обеспечивает номинальную выходную мощность 30 kW и широкий диапазон постоянной мощности на выходе 300–1000 VDC. Модуль способен работать на полной мощности при высоких температурах окружающей среды (до 55°C) без понижения мощности и обменивается данными с главным контроллером по шине CAN для настройки параметров, сбора телеметрии и управления состоянием.

Преимущества продукта

• Пиковая КПД ≥98%
• Ультраширокий диапазон постоянной выходной мощности: 300–1000 VDC
• Очень низкое энергопотребление в режиме ожидания: <10 W
• Низкое значение 총 гармонических искажений: ≤5%
• Широкий диапазон рабочих температур: -30°C до +75°C
• Уровень шума при полной нагрузке: ≈55 dB

Параметрические характеристики
Модель: TH30DS10030C8E-WT
DC-вход — номинальное напряжение: 750 VDC; диапазон работы: 200–850 VDC
DC-вход — максимальный ток: 60 A
DC-выход — номинальная выходная мощность: 30 kW
DC-выход — диапазон выходного напряжения: 50–1000 VDC
DC-выход — диапазон выходного тока: 0.5–100 A
Диапазон постоянной мощности: 300–1000 VDC (постоянные 30 kW в этом диапазоне)
Пиковая эффективность: ≥98%
Время мягкого запуска: 3–8 s
Защита от короткого замыкания: автоматический возврат (self-rollback)
Точность регулирования напряжения: ≤ ±0.5%
Точность регулирования тока: ≤ ±1%
Несоответствие при распределении тока: ≤ ±5%
Рабочая температура: -30°C до +75°C
Относительная влажность: 5% RH до 95% RH (без конденсации)
Высота над уровнем моря: ≤2000 m (понижение мощности выше 2000 m)

Особенности продукта

• Метод охлаждения: принудительное воздушное (вентилятор)
• Потребление в режиме ожидания: <10 W
• Протокол связи: CAN (типичная скорость 125 kb/s, уровень 5 V)
• Настройка адреса/параметров: цифровой дисплей и кнопки
• Габариты модуля (D × W × H): 437.5 mm × 300 mm × 84 mm
• Вес: ≤16 kg
• MTBF: 500 000 часов

Производственный центр
Tonhe Technology имеет сертификаты ISO9001 и IATF16949. Производство включает автоматические SMT-линии, печать и инспекцию паяльной пасты, волновую пайку, автоматическую линию покрытия и линии старения/тестирования. Годовая производственная мощность превышает 500 000 модулей зарядки после полного производственного цикла.

Тестовый центр
Компания располагает первоклассной EMC-лабораторией, сертифицированной CNAS и DiLAC, оснащённой полуабсодичной 3 м камерой, нагрузкой Chroma, источником переменного тока, анализатором мощности Yokogawa WT1800, мультиметром Fluke, климатическими камерами и другими системами для комплексных испытаний модулей и зарядных устройств.

Упаковка и доставка
Малые заказы: экспресс-доставка «от двери до двери» (FedEx, DHL, UPS и т.д.). Крупные поставки: морским или воздушным транспортом в контейнерах, в зависимости от объёма и требований клиента.

FAQ (выборочно)

• Протокол связи модулей: CAN (типичная скорость 125 kb/s, уровень 5 V)
• Заливка (potting): серия модулей поддерживает заливку клеем/эпоксидной смолой
• Установка: модуль можно устанавливать горизонтально, боком или вверх ногами (при установке вверх ногами может потребоваться индивидуальная передняя панель без ручки)
• Срок поставки: типично короткий; около 7 дней для количества ≥10; образцы могут быть в наличии; крупные/индивидуальные заказы — около 35 дней
• Условия оплаты: стандартно 100% T/T авансом; обсуждаемы для долгосрочного сотрудничества (например, 50%/50% или 30%/70%)
• Кастомизация: доступны OEM/ODM; на шильд можно нанести название компании, логотип и номер модели; цвет и форма по запросу
• Гарантия: стандартно 12 месяцев с момента получения товара
• Послепродажное обслуживание: онлайн и на месте в соответствии с контрактом; схема 24‑часового реагирования
• Сертификации и экспорт: ISO9001, IATF16949, CE, TUV; экспорт в несколько стран

Технические характеристики

• Модель: TH30DS10030C8E-WT
• DC вход номинальное напряжение: 750 VDC (диапазон 200–850 VDC)
• DC вход максимальный ток: 60 A
• Номинальная выходная мощность: 30 kW
• Диапазон выходного напряжения: 50–1000 VDC
• Диапазон выходного тока: 0.5–100 A
• Диапазон постоянной мощности: 300–1000 VDC (30 kW постоянные)
• Пиковая эффективность: ≥98%
• Время soft-start: 3–8 s
• Защита от короткого замыкания: self-rollback
• Точность регулирования напряжения: ≤ ±0.5%
• Точность регулирования тока: ≤ ±1%
• Неравномерность распределения тока: ≤ ±5%
• Рабочая температура: -30°C до +75°C
• Относительная влажность: 5% RH до 95% RH (без конденсации)
• Высота: ≤2000 m
• Охлаждение: вентилятор
• Потребление в режиме ожидания: <10 W
• Коммуникация: CAN (125 kb/s, уровень 5 V)
• Настройка адреса: цифровой дисплей и кнопки
• Габариты: 437.5 mm × 300 mm × 84 mm
• Вес: ≤16 kg
• MTBF: 500 000 часов
