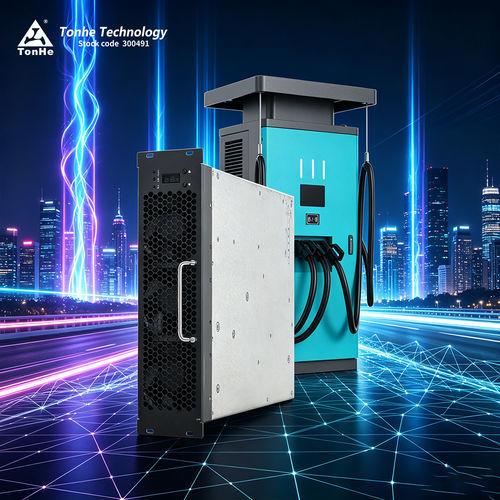

Модуль ввода/вывода SiC THWT30F10030C9EUR

ACDC

Обзор продукта
THWT30F10030C9EUR — это модуль питания для быстрой DC-зарядки мощностью 30 кВт от Tonhe, предназначенный для коммерческих зарядных станций. Модуль сертифицирован по UL, оптимизирован для высокой плотности мощности, широкого входного диапазона и поведения с постоянной выходной мощностью, пригодного для промышленных систем зарядки.

Ключевые преимущества

• Режим постоянной выходной мощности на широком диапазоне напряжений DC (по умолчанию 300–1000 VDC; поведение постоянной мощности указано с 250 VDC)
• Высокий пиковой КПД (документировано ≥96 %, в отдельных разделах указано до ≥97,5 %)
• Очень низкое потребление в режиме ожидания: <10 W
• Низкое общее гармоническое искажение (THD ≤5 %) и высокий коэффициент мощности входа (≥0,99)
• Широкий рабочий температурный диапазон (в спецификациях указаны -40 ℃…+75 ℃ или -30 ℃…+70 ℃ в зависимости от варианта)

Технические характеристики (резюме)

• Модель: THWT30F10030C9EUR
• Бренд: Tonhe
• Вход AC: номинал 480 VAC, трёхфазный (без нулевого), диапазон 432–528 VAC, 60 Hz
• Защиты входа: перенапряжение 531–543 VAC, понижение напряжения 323–335 VAC
• Выход DC: номинальная мощность 30 kW
• Диапазон выходного напряжения: 200–1000 VDC (по умолчанию постоянная мощность 300–1000 VDC; 30 kW при 250–1000 VDC отмечено)
• Диапазон выходного тока: 0,5–120 A
• Пиковый КПД: ≥96 % (в разделах указано до ≥97,5 %)
• Мягкий пуск: ≤3 с; короткое замыкание: самовосстанавливающаяся защита
• Точность регулирования напряжения: ≤±0,5 %; точность регулирования тока: ≤±1 %
• THD: ≤5 %; разбаланс распределения тока: ≤±5 %

Механика и окружающая среда

• Габариты (без ручки): 437,5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤20 кг
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: <10 W
• MTBF: 500 000 часов
• Рабочая температура: указанные диапазоны -40 ℃ ~ +75 ℃ или -30 ℃ ~ +70 ℃ в зависимости от спецификации
• Относительная влажность: ≤95 % (без конденсации); высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)

Связь и эксплуатация

• Интерфейс: шина CAN для мониторинга, настройки параметров и управления состоянием
• Детали CAN: типичная скорость передачи 125 kbs, уровень CAN 5 V
• Настройка адреса/локальная работа: цифровой экран и клавиши управления
• Монтаж: поддерживает горизонтальную, боковую или перевёрнутую установку; доступны пользовательские передние панели

Производственный и испытательный центр
Tonhe Technology эксплуатирует сертифицированные по ISO9001 и IATF16949 производственные линии с SMT, волновой пайкой, линиями старения и автоматической сборкой для массового производства. CNAS-аккредитованная EMC-лаборатория и комплект испытательного оборудования (полуанэхоическая 3 м камера, анализаторы мощности, климатические камеры, DC-нагрузки, системы тестирования помехоустойчивости) обеспечивают радиационные/иммунные и комплексные испытания зарядных систем.

Сертификация и упаковка
Документация по продукту ссылается на сертификаты UL, CE, TUV и системы качества. Упаковка и логистика организованы для образцов (экспресс) и крупных отгрузок (контейнеры морем/воздушным транспортом); сроки поставки зависят от объёмов (пример: образцы ≈7 дней; крупные/индивидуальные заказы требуют согласования).

FAQ (выборочно)

• В: Какой протокол связи используется? О: CAN; типичная скорость 125 kbs, уровень CAN 5 V.
• В: Поддерживает ли модуль заливку/инкапсуляцию? О: Да, серия поддерживает заливку.
• В: Какие варианты монтажа поддерживаются? О: Горизонтальная, боковая или вверх ногами; доступны опции фронтальной панели.
• В: Типичный срок поставки? О: Наличие образцов и сроки производства зависят от объёма; небольшие образцы часто ≈7 дней.
• В: Гарантия? О: Стандартная гарантия обычно 12 месяцев после отгрузки, онлайн и выездное обслуживание по контракту.
