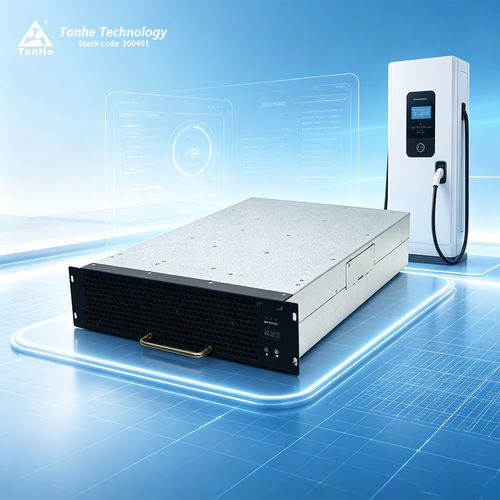

Модуль ввода/вывода SiC TH30F10030C9E-WT

ACDC

Обзор продукта
TH30F10030C9E-WT — это 30 кВт DC-модуль питания для зарядных станций электромобилей, разработанный для низкого уровня шума, высокой эффективности и сверхширокого диапазона постоянной мощности. Поддерживает трехфазный вход 285–475VAC и обеспечивает номинальную мощность 30 кВт с зоной постоянной мощности при 300–1000 VDC. Модуль поддерживает CAN-коммуникацию для мониторинга и управления и может работать при повышенных температурах (до 50°C без понижения мощности). Поддерживаются несколько вариантов монтажа для гибкой интеграции в шкафы зарядных станций.

Ключевые характеристики

• Номинальная выходная мощность: 30 кВт с постоянной мощностью при 300–1000 VDC
• Пиковая эффективность ≥96,5% для снижения потерь
• Низкий уровень слышимого шума, подходит для городских площадок
• Широкий диапазон входного напряжения AC: 285–475VAC (трехфазный)
• CAN-коммуникация для настройки параметров, телеметрии и управления
• Несколько направлений установки: горизонтально, вертикально сбоку, вверх ногами (передняя панель по заказу)

Технические характеристики

• Номер модели: TH30F10030C9E-WT
• Бренд: Tonhe
• Код ТН ВЭД: 8504409999
• AC входное напряжение: номинал 380VAC (трехфазный); рабочий диапазон 285–475VAC
• AC входная частота: 50±5Hz
• Коэффициент мощности на входе: ≥0,99
• Защита от перенапряжения входа: 487±10VAC
• Защита от пониженного напряжения входа: 270±10VAC
• DC выход номинальная мощность: 30 кВт
• Диапазон напряжения DC выхода: 50–1000VDC
• Диапазон тока DC выхода: 0,5–100A
• Диапазон постоянной мощности: 300–1000VDC при 30 кВт
• Пиковая эффективность: ≥96,5%
• Время мягкого пуска: 3–8s
• Защита от короткого замыкания: автоматический rollback
• Точность регулирования напряжения: ≤±0,5%
• THD: ≤5%
• Точность регулирования тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• Рабочая температура: -30°C до +75°C
• Относительная влажность: ≤95% (без конденсации)
• Высота над уровнем моря: ≤2000m (понижение мощности выше 2000m)
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: <6W
• Протокол связи: CAN (125 kbps, уровень 5V)
• Установка адреса: цифровой дисплей и клавиши
• Размеры модуля (без ручки): 437.5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤16 кг
• MTBF: 500000 часов

Производственные и испытательные мощности
Производственные мощности включают автоматизированные SMT-линии, печать и контроль паяльной пасты, волновую пайку, линию защитного покрытия, линии старения и полноценные сборочные процессы с годовой мощностью свыше 500 000 единиц. Испытательный центр оснащен полуанэхоической 3-м камерой EMC, электронными нагрузками и источниками переменного тока Chroma, анализаторами мощности Yokogawa WT1800, камерами температуры/влажности и системами испытаний на помехоустойчивость для комплексной проверки ЭМС, тепловых, электрических и надежностных характеристик.

Упаковка и отгрузка (кратко)
Малые партии и образцы обычно отправляются международными экспресс-службами (FedEx, DHL, UPS); крупные отгрузки — морем или воздухом в контейнерах. FOB Shijiazhuang часто используется по желанию клиента. Упаковка адаптируется для защиты модулей при транспортировке и обработке.

FAQ (выборочно)

• В: Какой протокол связи? О: CAN (125 kbps, уровень 5V).
• В: Поддерживают ли модули заливку клеем/эпоксидом? О: Да, все серии поддерживают заливку.
• В: Какие требования к установке? О: Горизонтально, сбоку или вверх ногами. Для установки вверх ногами требуется передняя панель без ручки (на заказ).
• В: Сроки поставки? О: Образцы и малые партии: примерно 7 дней для ≥10 шт.; крупные или кастомные заказы: около 35 дней в зависимости от графика производства.
• В: Условия оплаты? О: Стандарт 100% T/T аванс; условия обсуждаются для долгосрочного сотрудничества (напр. 50%/50% или 30%/70%).
• В: Гарантия и послепродажное обслуживание? О: Стандартная гарантия 12 месяцев с момента получения; онлайн или выездная поддержка по договору.
