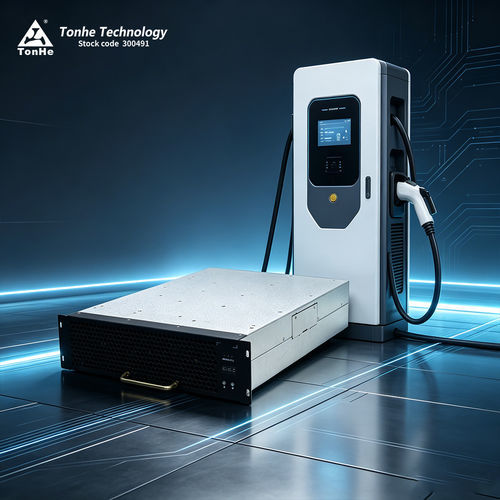

Модуль ввода/вывода SiC TH30DS10030C8E-WT

DCDC

Введение продукта
TH30DS10030C8E-WT — высокоэффективный DC/DC модуль с высокой плотностью мощности и ультрашироким диапазоном постоянной мощности, разработанный компанией Tonhe для зарядных станций. Поддерживает вход 200–850 VDC, номинальная выходная мощность 30 kW и обеспечивает постоянные 30 kW при выходном напряжении 300–1000 VDC. Модуль работает на полной мощности до 55℃ без понижения и связывается с главным контроллером по CAN для настройки параметров, сбора телеметрии и управления состоянием.

Преимущества продукта

• Высокий КПД преобразования: пик ≥ 98%
• Шум при полной нагрузке: 55 dB
• Широкий диапазон постоянной мощности на выходе: 300–1000 VDC
• Очень низкое потребление в режиме ожидания: < 10 W
• Низкое суммарное гармоническое искажение: ≤ 5%
• Широкий диапазон рабочих температур: -30℃ до +75℃

Параметрические характеристики (ключевые пункты)
Модель: TH30DS10030C8E-WT
DC вход — Номинальное напряжение: 750 VDC (диапазон 200–850 VDC)
DC вход — Максимальный ток: 60 A
DC выход — Номинальная мощность: 30 kW
DC выход — Диапазон напряжения: 50–1000 VDC
DC выход — Диапазон тока: 0,5–100 A
DC выход — Диапазон постоянной мощности: 300–1000 VDC (постоянные 30 kW)
Пиковый КПД: ≥ 98%
Время мягкого пуска: 3–8 s
Защита от короткого замыкания: самовосстанавливающаяся защита
Точность регулирования напряжения: ≤ ±0,5%
Точность регулирования тока: ≤ ±1%
Неравномерность распределения тока: ≤ ±5%
Окружающая среда — Температура: -30℃ до +75℃
Окружающая среда — Относительная влажность: 5% RH до 95% RH (без конденсации)
Окружающая среда — Высота: ≤ 2000 м (понижение мощности выше 2000 м)

Особенности продукта

• Метод охлаждения: вентиляторное охлаждение
• Потребление в режиме ожидания: < 10 W
• Протокол связи: CAN (125 kb/s, уровень CAN 5 V)
• Установка адреса: цифровой дисплей и кнопочное управление
• Габариты модуля (D×W×H): 437,5 mm × 300 mm × 84 mm
• Вес: ≤ 16 kg
• MTBF: 500 000 часов

Производство и тестирование
Производство соответствует системам качества ISO9001 и IATF16949. Процесс включает полностью автоматические SMT-линии, печать и инспекцию паяльной пасты, волновую пайку, автоматическое нанесение защитного покрытия и линии старения. Годовая мощность превышает 500 000 модулей. Tonhe эксплуатирует сертифицированные EMC и испытательные лаборатории, включая полуанэхоические EMC-камеры и климатические камеры для проверки производительности и надежности.

Часто задаваемые вопросы — выбранные пункты

• Протокол связи: CAN (скорость передачи 125 kb/s, уровень CAN 5 V)
• Заливка: все серии поддерживают заливку эпоксидной/клеевой массой
• Методы установки: горизонтально, стоя на боку или вверх ногами (для установки вверх ногами может понадобиться индивидуальная передняя панель)
• Гарантия: стандартная гарантия 12 месяцев с момента отгрузки
• Послепродажное обслуживание: онлайн и выездное обслуживание доступно в зависимости от контракта

Технические характеристики

• Модель: TH30DS10030C8E-WT
• Brand: Tonhe
• Номинальное входное напряжение DC: 750 VDC (рабочий диапазон 200–850 VDC)
• Максимальный входной ток DC: 60 A
• Номинальная выходная мощность: 30 kW
• Диапазон выходного напряжения: 50–1000 VDC
• Диапазон выходного тока: 0,5–100 A
• Диапазон постоянной мощности: 300–1000 VDC (постоянные 30 kW)
• Пиковый КПД: ≥ 98%
• Время мягкого пуска: 3–8 s
• Защита от короткого замыкания: самовосстанавливающаяся защита
• Точность регулирования напряжения: ≤ ±0,5%
• Точность регулирования тока: ≤ ±1%
• Неравномерность распределения тока: ≤ ±5%
• Рабочая температура: -30℃ до +75℃
• Относительная влажность: 5% RH до 95% RH (без конденсации)
• Высота: ≤ 2000 м (с понижением выше)
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: < 10 W
• Протокол связи: CAN
• Установка адреса: цифровой дисплей, кнопки
• Размеры (D×W×H): 437,5 mm × 300 mm × 84 mm
• Вес: ≤ 16 kg
• MTBF: 500 000 часов
