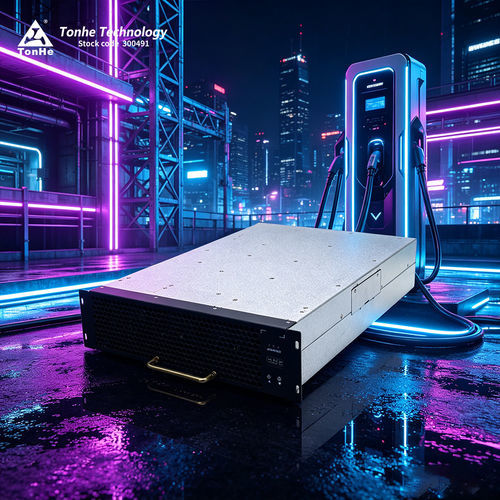

Module de charge EV TH30F10030C9E-WT

DC

Обзор
TH30F10030C9E-WT — это малошумящий, высокоэффективный AC/DC модуль с высокой плотностью мощности, разработанный для зарядных станций электромобилей. Поддерживает трехфазный четырехпроводный ввод и обеспечивает стабильный DC-выход до 30 кВт. Связь и дистанционное управление реализуются через CAN-шину.

Основные функции

• Номинальная выходная мощность: 30 кВт.
• Ультраширокий диапазон постоянной мощности: обеспечивает постоянный вывод 30 кВт в широком диапазоне DC-напряжений.
• CAN-шина для настройки параметров, сбора рабочих параметров и управления состоянием.

Техническая таблица (ключевые параметры)

• Модель: TH30F10030C9E-WT
• AC входное напряжение: номинал 380 VAC (трехфазный, без нейтрали), рабочий диапазон 285–475 VAC
• Частота входа: 50 ±5 Гц
• Коэффициент мощности: ≥0,99
• Защита от перенапряжения на входе: 487 ±10 VAC
• Защита от пониженного напряжения на входе: 270 ±10 VAC
• Номинальная DC выходная мощность: 30 кВт
• Диапазон DC выходного напряжения: 50–1000 VDC
• Диапазон DC выходного тока: 0,5–100 A
• Диапазон постоянной мощности: 300–1000 VDC (постоянно 30 кВт)
• Пик эффективности: ≥96,5%
• Время мягкого запуска: 3–8 с
• Защита от короткого замыкания: self-rollback
• Точность регулирования напряжения: ≤±0,5%
• Точность регулирования тока: ≤±1%
• THD: ≤5%
• Несоответствие распределения тока: ≤±5%
• Температура эксплуатации: -30 ℃ до +75 ℃
• Относительная влажность: ≤95% (без конденсации)
• Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: <6 W
• Протокол связи: CAN (125 kbps, 5 V)
• Установка адреса: цифровой дисплей и клавиши
• Габариты (Д×Ш×В, без ручки): 437,5 × 300 × 84 мм
• Масса: ≤16 кг
• MTBF: 500 000 часов

Описание продукта
TH30F10030C9E-WT оптимизирован для применения в зарядных системах электромобилей, сочетая низкий уровень шума и высокую плотность мощности. Поддерживает широкий диапазон входного AC-напряжения и обеспечивает стабильный DC-выход до 30 кВт. Модуль сконструирован для работы в широком диапазоне температур окружающей среды без дерейтинга в указанных пределах. CAN-шина обеспечивает удаленную настройку и мониторинг состояния, удобную для интеграции в системы управления зарядкой.

Технические характеристики

• Модель: TH30F10030C9E-WT
• Бренд: Tonhe
• Номинальная DC мощность: 30 кВт
• DC выходное напряжение: 50–1000 VDC
• DC выходной ток: 0,5–100 A
• Диапазон постоянной мощности: 300–1000 VDC
• Пиковая эффективность: ≥96,5%
• Регулирование напряжения: ≤±0,5%
• Регулирование тока: ≤±1%
• THD: ≤5%
• Охлаждение: вентилятор
• Потребление в ожидании: <6 W
• Связь: CAN (125 kbps, 5 V)
• Габариты: 437,5 × 300 × 84 мм (без ручки)
• Масса: ≤16 кг
• Температура эксплуатации: -30 ℃ до +75 ℃
• MTBF: 500 000 часов
