Модуль ввода/вывода SiC TH30F10030C8E-WT

ACDC

Краткое описание

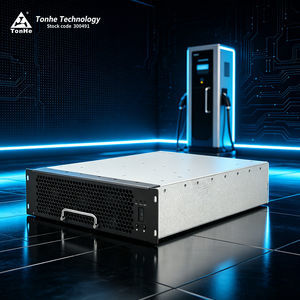

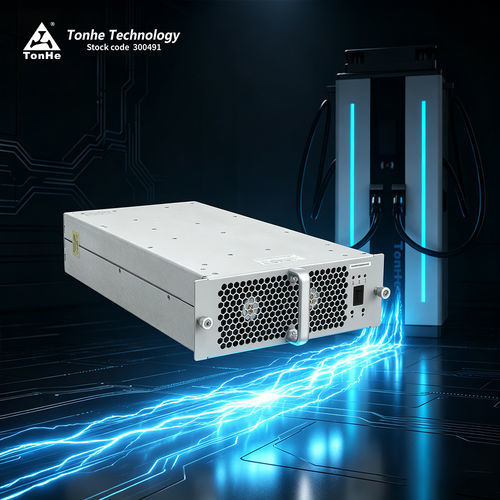

TH30F10030C8E-WT — высокоэффективный AC/DC модуль с высокой плотностью мощности, разработанный Tonhe для зарядных станций электромобилей. Принимает трехфазный четырехпроводный вход (3Ø + PE), поддерживает вход 285VAC–475VAC и обеспечивает до 30kW (диапазон использования при постоянной мощности: 300–1000VDC). Модуль общается с главным контроллером по шине CAN для настройки параметров, сбора рабочих параметров и управления состоянием.

Преимущества

• Широкий диапазон постоянной мощности: 300–1000VDC
• Очень низкое энергопотребление в режиме ожидания: <10W
• Низкий общий коэффициент искажений (THD): ≤5%
• Широкий диапазон рабочих температур: -40℃ до +75℃
• Высокий КПД преобразования: пик ≥96%

Параметрические характеристики (ключевые пункты)

• Модель: TH30F10030C8E-WT
• AC вход номинальное напряжение: 380Vac (трехфазный, без нейтрали); диапазон 285–475Vac
• Частота: 50±5Hz
• Коэффициент мощности: ≥0.99
• Защита от перенапряжения AC: 487±10Vac; от пониженного напряжения: 270±10Vac
• DC номинальная выходная мощность: 30kW
• Диапазон выходного напряжения DC: 50–1000Vdc
• Диапазон выходного тока DC: 0.5–100A
• Постоянная мощность: при 300–1000Vdc постоянный выход 20kW (поддержка работы в режиме постоянной мощности в указанном диапазоне)
• Пиковый КПД: ≥96%
• Время мягкого пуска: 3–8s
• Защита от короткого замыкания: самовосстанавливающаяся защита
• Точность регулирования напряжения: ≤±0.5%
• Точность регулирования тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• THD: ≤5%

Условия эксплуатации

• Рабочая температура: -40℃ до +75℃
• Относительная влажность: ≤95% (без конденсации)
• Высота над уровнем моря: ≤2000m (понижение мощности выше 2000m)

Особенности продукта

• Метод охлаждения: воздушное охлаждение с вентилятором
• Потребление в режиме ожидания: <10W
• Протокол связи: CAN (CAN шина), Baud 125 kb/s, уровень 5V
• Установка адреса/настройки: цифровой дисплей и кнопки управления
• Габариты (Д×Ш×В): 460 × 218 × 84 mm
• Вес: ≤13 kg
• MTBF: 500,000 часов
• Крепление: горизонтально, на боку или вверх дном (возможна кастомизация передней панели)
• Поддержка заливки (potting) по запросу

Производственный и испытательный центр
Изготавливается на предприятиях с сертификацией ISO9001 и IATF16949. Производственные процессы включают SMT‑линии, волновую пайку, покрытие и испытания на старение. Испытательный центр оснащен EMC‑лабораторией и комплексным оборудованием для тестирования зарядных устройств и модулей.

Сертификаты и экспорт
Сертификаты компании и продукции включают ISO9001 и IATF16949; модули и зарядные устройства имеют сертификаты CE/TUV и экспортируются в несколько стран.

Упаковка и отгрузка
Продукция упаковывается в защитную тару, подходящую для морской, воздушной или экспресс‑доставки. Малые заказы обычно отправляются экспрессом; крупные партии — морским или авиаперевозчиком в контейнерах.

FAQ (выборочно)

• В: Какой протокол связи у модуля?
  О: CAN; Baud 125 kb/s; уровень 5V.
• В: Поддерживают ли модули заливку (potting)?
  О: Да, серии поддерживают заливку по запросу.
• В: Какие способы установки допустимы?
  О: Горизонтально, на боку или вверх ногами; возможно индивидуальное исполнение передней панели.
• В: Типичный срок поставки?
  О: Зависит от количества и кастомизации; ориентировочно ~35 дней для больших/кастом партий; малые количества/образцы быстрее.
• В: Условия оплаты?
  О: Стандарт — предоплата TT; условия обсуждаемы для долгосрочного сотрудничества.
• В: Гарантийный срок?
  О: Стандартная гарантия 12 месяцев с момента получения.
• В: Послепродажное обслуживание?
  О: Онлайн и выездное обслуживание по контракту; для проектных случаев предусмотрено 24‑часовое реагирование.

Технические характеристики

• Модель: TH30F10030C8E-WT
• Бренд: Tonhe
• AC входное напряжение: номинал 380Vac (трехфазный); диапазон 285–475Vac
• Входная частота: 50±5Hz
• Коэффициент мощности: ≥0.99
• Перенапряжение входа: 487±10Vac
• Недонапряжение входа: 270±10Vac
• DC номинальная выходная мощность: 30kW
• Диапазон выходного напряжения: 50–1000Vdc
• Диапазон выходного тока: 0.5–100A
• Диапазон постоянной мощности: 300–1000Vdc (20kW постоянной мощности в указанном диапазоне)
• Пиковый КПД: ≥96%
• Время мягкого пуска: 3–8s
• Защита при коротком замыкании: самовосстанавливающаяся
• Точность регулирования напряжения: ≤±0.5%
• THD: ≤5%
• Точность регулирования тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• Рабочая температура: -40℃ до +75℃
• Относительная влажность: ≤95% (без конденсации)
• Высота: ≤2000m (понижение мощности выше)
• Охлаждение: вентилятор
• Потребление в режиме ожидания: <10W
• Связь: CAN
• Установка адреса: цифровой дисплей и кнопки
• Габариты: 460 × 218 × 84 mm
• Вес: ≤13 kg
• MTBF: 500,000 часов
