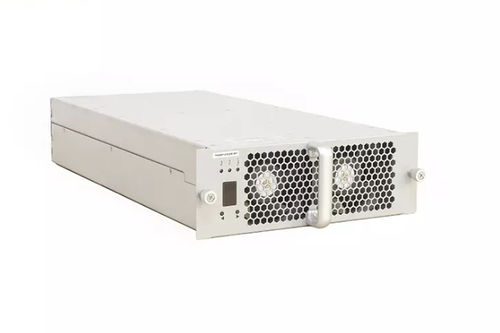

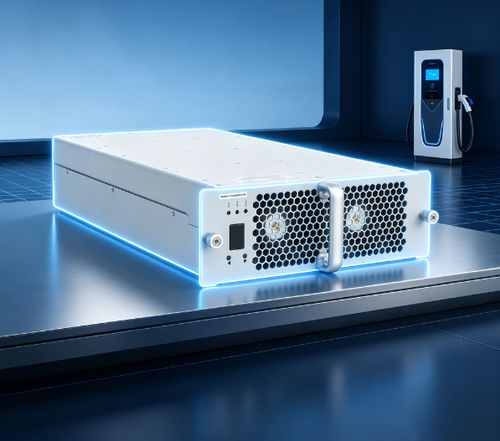

Module de charge для электрических транспортных средств TH20F1210C8E-WT

EVDC

Краткое описание продукта
TH20F1210C8E-WT — высокоэффективный блок питания постоянного тока для зарядки электромобилей с высокой плотностью мощности. Обеспечивает номинальную выходную мощность 20 кВт при широком диапазоне DC-выхода и поддерживает трёхфазный AC-вход в широком диапазоне напряжений. CAN‑коммуникация и интеллектуальное воздушное охлаждение обеспечивают интеграцию в систему и управление температурой.

Введение в продукт
Разработан для коммерческих приложений зарядки EV: акцент на высокой эффективности, широких диапазонах входа/выхода и надёжных функциях защиты. Поддерживает hot-plug, параллельную работу с цифровым распределением тока и параметрирование по CAN для интеграции в зарядные стойки и контроллеры станций.

Преимущества продукта

• Широкий диапазон входного AC: 260–520 Vac (линейное напряжение).
• Очень широкий диапазон регулирования DC: 20–120 VDC.
• Режим постоянной мощности: 20 кВт при 100–120 VDC.
• Высокая пиковая эффективность (табл.): ≥96% (в тексте указано пик ≥94%).
• Высокий коэффициент мощности: ≥0,99 при полной нагрузке.
• Низкое искажение гармоник: THD ≤5% при нагрузке свыше 50%.
• Низкое энергопотребление в режиме ожидания: <10 W.
• Широкий диапазон температур эксплуатации: −40…+75 °C.
• Цифровая параллельная технология: разбаланс распределения тока ≤±5%.
• Умное управление вентилятором: регулировка скорости по температуре и выходу.
• Поддержка hot-plug и быстрая установка через разъём.
• Комплексные функции защиты: входное OVP/UVP/OCP/защита от потери фазы; выходное OVP/ограничение тока и защита от обратного тока; термоконтроль.

Параметрические характеристики (ключевые пункты)
Модель: TH20F1210C8E-WT

AC-вход
Номинальное напряжение: 380 VAC, трёхфазный (без нейтрали). Рабочий диапазон: 274–487 VAC (в тексте также указано 260–520 VAC для линейного напряжения).
Частота входа: 50/60 ±5 Hz.
Коэффициент мощности: ≥0,99.
Защита от перенапряжения входа: ~490±10 VAC. Защита от пониженного напряжения: ~270±10 VAC.

DC-выход
Номинальная выходная мощность: 20 кВт.
Диапазон выходного напряжения: 20–120 VDC.
Диапазон выходного тока: 0,5–200 A.
Режим постоянной мощности: 20 кВт при 100–120 VDC.
Пиковая эффективность: ≥96% (таблица) / пик ≥94% (итог).
Время мягкого старта: 3–8 с.
Защита от короткого замыкания: авто-откат (auto-rollback).
Точность регулирования напряжения: ≤±0,5%.
Точность регулирования тока: ≤±1%.
THD: ≤5% (при нагрузке выше 50%).
Разбаланс в распределении тока: ≤±5%.

Окружающая среда эксплуатации
Температура эксплуатации: −40 °C … +75 °C.
Относительная влажность: ≤95% (без конденсации).
Высота над уровнем моря: ≤2000 м (с понижением характеристик выше 2000 м).

Особенности продукта
Охлаждение: вентиляторное с интеллектуальным управлением.
Потребление в режиме ожидания: <10 W.
Коммуникация: CAN (тип. 125 kbps, 5 V уровень, указано в FAQ).
Настройка адреса/UI: цифровой дисплей и кнопки.
Габариты (без ручки): 460 × 218 × 84 мм (Д × Ш × В).
Вес: ≤20 кг.
MTBF: 500 000 часов.

Производство / Тестирование / Сертификация
Изготовлено на предприятиях с системами качества ISO9001 и IATF16949; производственные линии включают SMT, волновую пайку, покрытие и линии старения. Испытательная инфраструктура: полуанэхоическая 3 м EMC‑камера, высокомощные DC‑нагрузки, анализаторы мощности, климатические камеры и системы транзиентных испытаний. Годовая производственная мощность до 500 000 модулей после полного цикла процессов.

Характеристики / технические спецификации

• Модель: TH20F1210C8E-WT
• Номинальная мощность: 20 кВт
• DC-выход: 20–120 VDC, 0,5–200 A
• Постоянная мощность: 20 кВт при 100–120 VDC
• Пиковая эффективность: ≥96% (таблица) / пик ≥94% (текст)
• AC-вход: номинал 380 VAC; рабочий диапазон ≈ 274–487 VAC (в тексте 260–520 VAC)
• Частота: 50/60 ±5 Hz
• Коэффициент мощности: ≥0,99
• THD: ≤5%
• Потребление в режиме ожидания: <10 W
• Охлаждение: вентиляторное с интеллектуальным управлением
• Коммуникация: CAN‑шина
• Габариты: 460 × 218 × 84 мм (без ручки)
• Вес: ≤20 кг
• Температура эксплуатации: −40…+75 °C
• Относительная влажность: ≤95% (без конденсации)
• Высота: ≤2000 м
• MTBF: 500 000 часов
