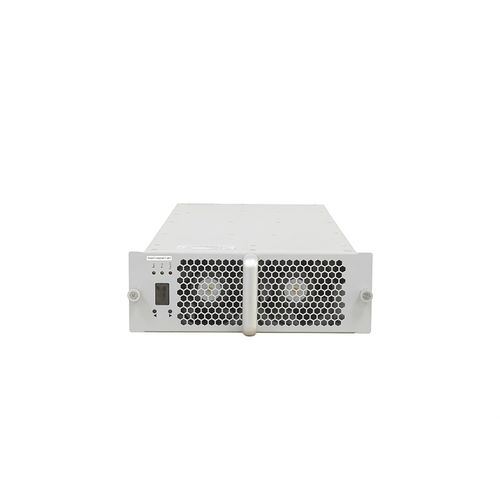

Модуль ввода/вывода SiC TH20T10025C7E-WT

ACDC

Введение продукта

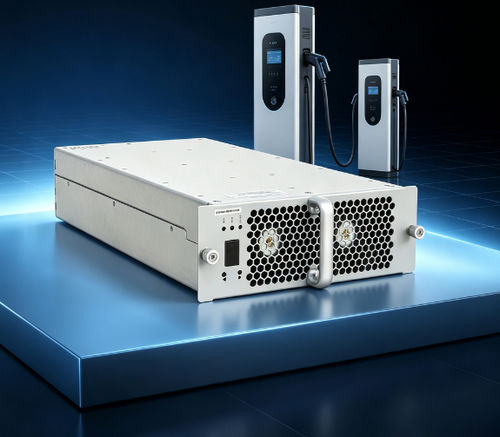

TH20T10025C7E-WT — это модуль зарядки от Tonhe Technology, разработанный для мобильных шкафов аккумуляторов. Поддерживает режим двойного входа AC и DC для комбинирования зарядки от сети и зарядки транспортного средства от батареи, соответствует размерам трех-единых модулей State Grid.

Технические данные
Модель: TH20T10025C7E-WT

AC вход
Номинальное напряжение: 380 VAC, трехфазный (без нулевого провода). Диапазон работы: 274–487 VAC
Частота входа: 50/60 ±5 Гц
Коэффициент мощности на входе: ≥0,99
Защита от перенапряжения входа: 490 ±10 VAC
Защита от пониженного напряжения входа: 270 ±10 VAC

DC выход
Номинальная выходная мощность: 20 kW
Диапазон выходного напряжения: 50–1000 VDC
Диапазон выходного тока: 0,5–67 A
Диапазон постоянной мощности: 300–1000 VDC → постоянный выход 20 kW

Характеристики выхода
Пиковая эффективность: ≥96 %
Время плавного пуска: 3–8 с
Защита от короткого замыкания: автоматическое восстановление защиты
Точность регулирования напряжения: ≤±0,5 %
THD: ≤5 %
Точность регулирования тока: ≤±1 %
Несоосность распределения тока: ≤±5 %

Условия эксплуатации
Рабочая температура: -40℃ до +75℃
Относительная влажность: ≤95 % (без конденсации)
Высота над уровнем моря: ≤2000 m (понижение мощности выше 2000 m)

Особенности продукта
Метод охлаждения: принудительное охлаждение вентилятором
Потребление в режиме ожидания: <10 W
Протокол связи: CAN
Установка адреса: цифровой дисплей и клавишное управление
Габариты модуля (без ручки): 460 × 218 × 84 mm (Д × Ш × В)
Вес: ≤13 kg
MTBF: 500 000 часов

Производственный и испытательный центр
Tonhe Technology сертифицирована по ISO 9001 и IATF 16949. Производство включает 2 полностью автоматические SMT-линии, автоматическую печать и инспекцию паяльной пасты, линию волной пайки, автоматическую линию защитного покрытия, линии старения и современное производственное оборудование. Годовой выпуск превышает 500 000 модулей зарядки и включает более 50 производственных процессов.

Характеристики

• Модель: TH20T10025C7E-WT
• Бренд: Tonhe
• Таможенный код: 8504409999
• Входное напряжение AC: 380 VAC номинал (работа 274–487 VAC)
• Частота входа AC: 50/60 ±5 Гц
• Номинальная выходная мощность DC: 20 kW
• Выходное напряжение DC: 50–1000 VDC
• Выходной ток DC: 0,5–67 A
• Пиковая эффективность: ≥96 %
• Плавный пуск: 3–8 с
• Точность регулирования напряжения: ≤±0,5 %
• Рабочая температура: -40℃ до +75℃
• Влажность: ≤95 % (без конденсации)
• Габариты: 460 × 218 × 84 mm (Д × Ш × В)
• Вес: ≤13 kg
• MTBF: 500 000 часов
