Модуль ввода/вывода SiC TH20F1210C8E-WT

ACDC

Product Introduction

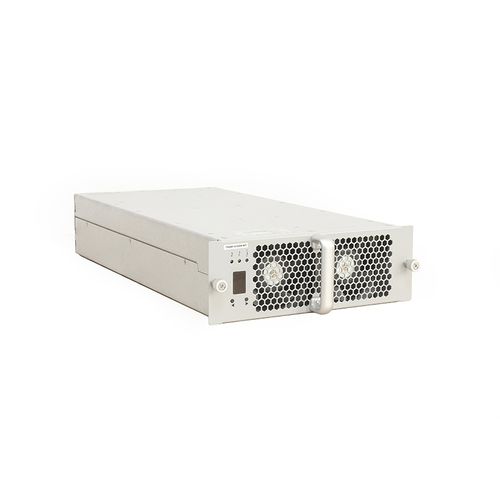

TH20F1210C8E-WT — 20 кВт AC/DC модуль зарядки, предназначенный для зарядных станций EV. Поддерживает широкий трехфазный вход (три фазы + PE) 260–520 VAC и обеспечивает номинальную DC выходную мощность 20 кВт с режимом постоянной мощности при 100–120 В DC. Модуль оснащён интеллектуальным воздушным охлаждением и обменивается данными с главным контроллером по CAN-шине для настройки параметров и управления работой.

Product Advantages

• Широкий диапазон входного напряжения AC: 260–520 VAC
• Широкая регулировка выходного напряжения DC: 20–120 V DC
• Постоянная мощность: 20 кВт при 100–120 V DC
• Высокая эффективность (пики в документации ≥94% / таблица параметров ≥96%)
• Высокий коэффициент мощности: ≥0.99 при полной нагрузке
• Низкие гармоники: THD ≤5% при нагрузке более 50%
• Низкое потребление в режиме ожидания: <10 W
• Диапазон рабочих температур: -40 °C до +75 °C
• Цифровое параллельное управление для разбаланса распределения тока <±5%
• Интеллектуальное управление вентилятором по температуре, выходному напряжению и току
• Поддержка горячей замены (hot-plug) для быстрой установки
• Комплексные защиты: входные OVP/UVP/OCP/потеря фазы; выходные OVP/ограничение тока/защита от обратного тока; контроль/защита по температуре; самовосстановление при коротком замыкании

Parametric Performance (selected key parameters)
Модель: TH20F1210C8E-WT

AC вход: номинальное напряжение 380 VAC (три фазы), рабочий диапазон 274–487 VAC; частота 50/60 ±5 Гц; коэффициент мощности ≥0.99; защита по входному перенапряжению ≈490±10 VAC; защита по входному пониженному напряжению ≈270±10 VAC.

DC выход: номинальная выходная мощность 20 кВт; диапазон выходного напряжения 20–120 V DC; диапазон выходного тока 0.5–200 A; 20 кВт постоянной мощности при 100–120 V DC; пиковая эффективность ≥94% / ≥96%; мягкий пуск 3–8 с; самовосстановление при коротком замыкании; точность регулирования напряжения ≤±0.5%; точность регулирования тока ≤±1%; THD ≤5%; разбаланс распределения тока ≤±5% .

Operating environment
Рабочая температура: -40 °C до +75 °C; относительная влажность ≤95% без конденсата; высота установки ≤2000 м (понижение мощности выше 2000 м).

Product features
Охлаждение: вентиляторное (интеллектуальное управление); потребление в режиме ожидания <10 W; связь: CAN-шина с главным монитором; настройка адреса/UI: цифровой экран с кнопками; поддержка hot-plug; габариты (без ручки): 460 × 218 × 84 мм; вес ≤20 кг; MTBF ≈500 000 часов.

Technical specifications

• Модель: TH20F1210C8E-WT
• Номинальная DC выходная мощность: 20 кВт
• Диапазон выходного напряжения DC: 20–120 V DC
• Диапазон выходного тока DC: 0.5–200 A
• Режим постоянной мощности: 20 кВт при 100–120 V DC
• Номинальное входное напряжение AC: 380 VAC (трехфазное); работа 274–487 VAC (поддерживает 260–520 VAC)
• Входная частота: 50/60 ±5 Гц
• Коэффициент мощности (полная нагрузка): ≥0.99
• THD (более половины нагрузки): ≤5%
• Эффективность: пиковые значения ≥94% / параметрическая таблица ≥96%
• Потребление в режиме ожидания: <10 W
• Мягкий пуск: 3–8 с
• Защиты: OVP/UVP/OCP/потеря фазы вход; OVP/ограничение тока/защита от обратного тока выход; контроль температуры; самовосстановление при коротком замыкании
• Охлаждение: вентилятор (интеллектуальное управление)
• Связь: CAN-шина
• Адресация/UI: цифровой экран с кнопками
• Габариты (без ручки): 460 × 218 × 84 мм
• Вес: ≤20 кг
• Рабочая температура: -40 °C до +75 °C
• Влажность: ≤95% без конденсата
• Высота: ≤2000 м (derating выше)
• MTBF: 500 000 часов
