Цифровой модуль ввода/вывода TH20GT7550C7-WT

DCAC

Краткое описание продукта

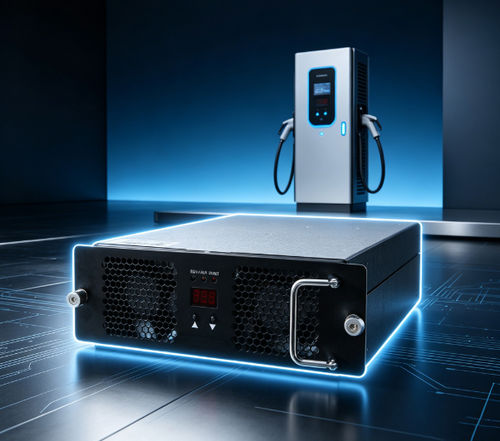

TH20GT7550C7-WT — двухсторонний модуль заряд/разряд AC/DC, разработанный компанией Tonhe для приложений V2G (vehicle-to-grid). Модуль использует интеллектуальное воздушное охлаждение (вентилятор) и поддерживает вход трехфазной четырехпроводной сети. Номинальная выходная мощность 20 кВт. Диапазон постоянной мощности на DC стороне 500–750 VDC для зарядки и разрядки. Управление и настройка параметров осуществляются через CAN-шину с главным контроллером.

Характеристики AC и DC (кратко)
AC сторона
Диапазон напряжения: 323 VAC–456 VAC (трехфазная 4-проводная)
Частота: 50/60 Hz
Защита от перенапряжения: >456 VAC
Защита от пониженного напряжения: <323 VAC
КПД (AC → DC): ≥95%

DC сторона
Номинальная выходная мощность: 20 kW
Диапазон напряжения: 200–750 VDC
Диапазон тока: 1–40 A
Диапазон постоянной мощности: 500–750 VDC
КПД (DC → AC): ≥95%
Точность регулирования напряжения: ≤±0,5%
THD: ≤5%
Точность регулирования тока: ≤1%

Условия эксплуатации
Температура работы: -30℃ до 65℃
Относительная влажность: ≤95% (без конденсата)
Высота над уровнем моря: ≤2000 м (с понижением мощности выше 2000 м)

Особенности продукта

• Охлаждение: вентиляторное (воздушное)
• Потребление в режиме ожидания: <10 W
• Протокол связи: CAN (CAN-шина)
• Настройка адреса/параметров: цифровой дисплей и кнопки
• Габариты: 460 mm × 218 mm × 84 mm (Г × Ш × В)
• Вес: ≤11 kg
• MTBF: 500 000 часов

Модель / Бренд / Код

• Модель: TH20GT7550C7-WT
• Бренд: Tonhe
• Код продукта: 850440

Производство и тестирование
Автоматизированное производство на SMT и сборочных линиях с контролем паяльной пасты, волновой пайкой, нанесением покрытий, линиями старения и полным циклом контроля качества. Tonhe имеет сертификаты ISO9001 и IATF16949. Тестовый центр оснащен полуанэхоической EMC-камерой, анализаторами мощности, климатическими камерами и системами испытаний на помехоустойчивость. Наличие сертификатов CE/TUV и других документов.

Упаковка и отгрузка (кратко)
Мелкие заказы: экспресс-перевозчики (FedEx, DHL, UPS). Крупные отправки: морским или воздушным транспортом в контейнерах. Сроки серийного производства зависят от объема и кастомизации.

Часто задаваемые технические вопросы

• Какой протокол связи? CAN, типичная скорость 125 kb/s, уровень CAN 5 V.
• Поддерживает ли заливку/поттинг? Да, серия модулей поддерживает заливку по запросу.
• Варианты монтажа? Горизонтально, вертикально на боку или вверх тормашками (для перевернутой установки может потребоваться доработка передней панели).
• Сроки поставки? Образцы могут быть в наличии; сроки серийных поставок зависят от количества (примерно ~35 дней для крупных/кастомных заказов).
• Условия оплаты? Стандартные условия завода, обсуждаемы для долгосрочного сотрудничества.
• Гарантия? Стандартная 12 месяцев с момента получения поставки.

Характеристики / технические спецификации

• Модель: TH20GT7550C7-WT
• Бренд: Tonhe
• Код: 850440
• Номинальная мощность DC: 20 kW
• Вход AC: 323 VAC–456 VAC, 50/60 Hz (трехфазный, 4-проводный)
• Диапазон DC: 200–750 VDC
• Диапазон тока: 1–40 A
• Диапазон постоянной мощности DC: 500–750 VDC
• КПД: ≥95% (AC→DC и DC→AC)
• THD: ≤5%
• Точность регулирования напряжения: ≤±0,5%
• Точность регулирования тока: ≤1%
• Охлаждение: вентилятор
• Потребление в ожидании: <10 W
• Коммуникация: CAN (125 kb/s, 5 V)
• Интерфейс: цифровой дисплей и кнопки
• Габариты: 460 × 218 × 84 mm
• Вес: ≤11 kg
• MTBF: 500 000 часов
• Температура работы: -30℃ до 65℃
• Влажность: ≤95% (без конденсата)
• Высота: ≤2000 m (ограничение выше)
