Module de charge EV TH15DD7560C7-WT

DC

Краткое описание продукта

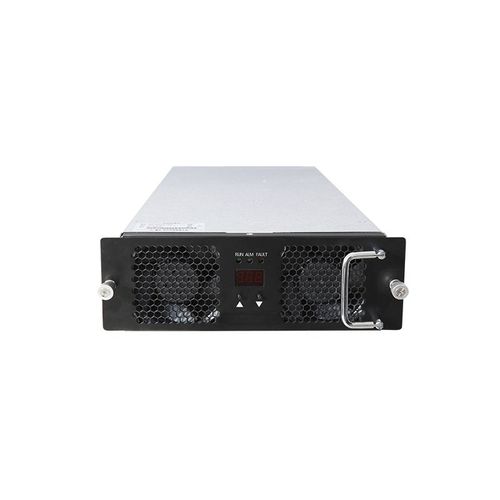

TH15DD7560C7-WT — двунаправленный модуль DC-DC от Tonhe, предназначенный для высокомощных зарядных станций EV на базе DC-шины и для систем накопления энергии в микро-сетях с PCS. Модуль использует расширенную топологию Dual Active Full Bridge (DAB), обеспечивающую двунаправленный поток энергии, высокочастотную гальваническую развязку входа и выхода, широкий диапазон напряжений и компактную плотность мощности.

Введение в продукт
TH15DD7560C7-WT поддерживает двунаправленную зарядку/разрядку с высокочастотной развязкой между входом и выходом. Предназначен для интеграции в шкафы зарядных устройств EV и стойки накопителей микро-сетей, где требуются экономия места, развязка и двунаправленное управление. Устройство имеет вентиляционное охлаждение и цифровой интерфейс для настройки адреса и конфигурации.

Основные характеристики

• Топология: расширенная структура Dual Active Full Bridge (DAB)
• Двунаправленный поток энергии: поддерживает прямую (высокое→низкое) и обратную (низкое→высокое) передачу мощности
• Высокочастотная электрическая развязка между входом и выходом
• Высокая плотность мощности с вентиляторным охлаждением
• Цифровой экран и кнопочное управление для адреса/настроек
• Связь: протокол CAN (стандартная скорость модуля 125 kbps)

Дополнительная информация о продукте
Производственные и контрольные процессы включают автоматизированные SMT-линии, печать и инспекцию паяльной пасты, волновую пайку, линии защитного покрытия, линии старения и полные процедуры обеспечения качества. Сертификации: ISO9001 и IATF16949; модули и зарядные устройства имеют сертификаты CE, TUV и др. Стандартная гарантия: 12 месяцев с момента получения отгрузки.

Характеристики / Технические спецификации

• Model No.: TH15DD7560C7-WT
• Brand: Tonhe
• Internal Code / Reference: 850440
• Со стороны шин — Диапазон напряжения: 600 VDC ~ 800 VDC
• Со стороны шин — Диапазон тока: 0 ~ 25 A
• Со стороны шин — Номинальный ток: 20 A
• Со стороны шин — Точность стабилизированного напряжения: <±0.5% (600VDC–800VDC)
• Со стороны шин — Точность стабилизированного тока: ≤±1% (нагрузка на выходе: 20%–100% номинального диапазона)
• Со стороны шин — Регулирование нагрузки: ≤±0.5%
• Со стороны шин — Перерегулирование при запуске: ≤±3%
• DC-сторона — Диапазон напряжения: 200 VDC ~ 750 VDC
• DC-сторона — Диапазон тока: 1 ~ 25 A
• DC-сторона — Номинальный ток: 20 A
• DC-сторона — Точность стабилизированного напряжения: <±0.5% (200VDC–750VDC)
• DC-сторона — Точность стабилизированного тока: ≤±1% (нагрузка на выходе: 20%–100% номинального диапазона)
• DC-сторона — Регулирование нагрузки: ≤±0.5%
• DC-сторона — Перерегулирование при запуске: ≤±3%
• КПД: ≥95.5% @750VDC, 50%–90% нагрузки (прямой и обратный режимы)
• Рабочая температура: -30℃ ~ +65℃
• Относительная влажность: ≤95% (без конденсата)
• Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)
• Метод охлаждения: Вентиляторное охлаждение
• Протокол связи: CAN (скорость CAN 125 kbps для модулей)
• Настройка адреса / UI: Цифровой дисплей, кнопочное управление
• Габариты (D×W×H): 458 mm × 218 mm × 85 mm
• Вес: ≤13 kg
• MTBF: 500,000 часов
