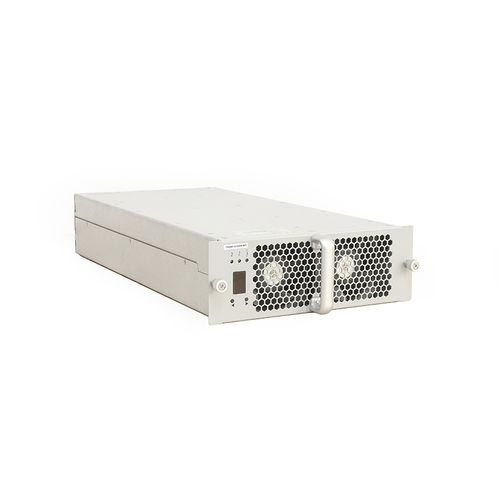

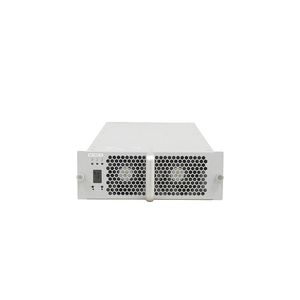

Модуль ввода/вывода SiC TH20F2010C8E-WT

DCDC

Введение продукта

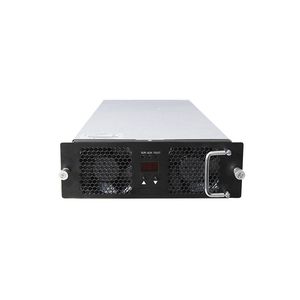

TH20F2010C8E-WT — AC/DC модуль с высокой эффективностью и плотностью мощности, разработанный Tonhe для станций зарядки электромобилей (EV). Имеет трехфазный ввод с четырьмя проводами (три фазы + PE), поддерживает входное напряжение в диапазоне 274–487 VAC и обеспечивает максимальную мощность 20 кВт (диапазон постоянной мощности 100–200 VDC). Модуль заряда обменивается данными с основной системой мониторинга по шине CAN для настройки параметров, сбора рабочих параметров и управления состоянием модуля.

Преимущества продукта

• Широкий диапазон входного напряжения (AC): 260~520 Vac
• Очень широкий диапазон регулирования выходного напряжения (DC): 10~200 Vdc
• Диапазон постоянной мощности: 100–200 Vdc
• Высокая эффективность: пик ≥ 94 %
• Высокий коэффициент мощности: при полной нагрузке ≥ 0,99
• Низкое содержание гармоник: при нагрузке ≥50% ≤ 5 %
• Низкое энергопотребление в режиме ожидания: <10 W
• Широкий рабочий температурный диапазон: -30 ~ +75 ℃
• Технология цифрового потока: разбаланс распределения при параллельном подключении < ±5 %
• Интеллектуальное управление вентилятором: мониторинг температуры устройства, выходного напряжения и тока для интеллектуального управления скоростью
• Быстрая установка с подключением: поддержка hot-plug
• Комплексные функции защиты

Защитные функции

• Вход: защита от перенапряжения, защита от пониженного напряжения, защита от входного перегрузочного тока, защита от пропадания фазы
• Выход: защита от перенапряжения, ограничение тока, защита от обратного тока
• Окружающая среда: контроль и защита по температуре

Параметрические характеристики
Модель: TH20F2010C8E-WT
AC-вход - Входное напряжение: номинальное 380VAC, трехфазный без нулевого проводника, рабочий диапазон 274–487 VAC
AC-вход - Частота входа: 50/60 ±5 Hz
AC-вход - Коэффициент мощности: ≥0,99
AC-вход - Защита от перенапряжения входа: 490±10 VAC
AC-вход - Защита от пониженного напряжения входа: 270±10 VAC
DC-выход - Номинальная выходная мощность: 20 kW
DC-выход - Диапазон выходного напряжения: 20-200 VDC
DC-выход - Диапазон выходного тока: 0,5~200 A
DC-выход - Диапазон постоянной мощности: при выходном напряжении 100-200 VDC постоянный выход 20 kW
DC-выход - Пиковая эффективность: ≥96 %
DC-выход - Время мягкого старта: 3-8 s
DC-выход - Защита от короткого замыкания: самовосстанавливающаяся (rollback) защита
DC-выход - Точность регулирования напряжения: ≤±0,5 %
DC-выход - THD: ≤5 %
DC-выход - Точность регулирования тока: ≤±1 %
DC-выход - Несбалансированность распределения тока: ≤±5 %
Рабочая среда - Рабочая температура: -40℃ ~ +75℃
Рабочая среда - Относительная влажность: ≤95% без конденсации
Рабочая среда - Высота: ≤2000 м, понижение мощности выше 2000 м
Особенности продукта - Метод охлаждения: принудительное воздушное (вентилятор)
Центр производства
Изготовлено на предприятиях с сертификатами ISO9001 и IATF16949. Производство включает автоматические SMT‑линии, печать и инспекцию паяльной пасты, волновую пайку, защитное покрытие, линии старения и более 50 производственных процессов; годовая мощность превышает 500 000 модулей зарядки.

Испытательный центр
Оборудован полупоглощающей EMC‑камерой 3 м мирового уровня и полным набором испытательных стендов, включая нагрузку Chroma, AC‑источник, высокопроизводительные анализаторы мощности, климатические камеры и системы тестирования переходной помехоустойчивости. Возможны испытания излучаемых помех, устойчивости к излучению, surge, EFT, DIPs и полные испытания зарядных систем.

Сертификаты
Сертификаты компании и продукта включают ISO9001, IATF16949 и продуктовые одобрения (CE, TUV и др.), с экспортными поставками на ряд международных рынков.

Packaging & Shipping
Предоставляются стандартные данные по упаковке и подготовке отправки; продукция упакована для международной транспортировки.

FAQ

• Какой протокол связи у модуля? — CAN, скорость шины CAN 125 kbps, уровень напряжения CAN 5 V.
• Поддерживают ли модули заливку/поттинг? — Да, все серии модулей поддерживают заливку/поттинг.
• Какие требования к способам установки? — Модуль можно устанавливать горизонтально, на бок или вверх ногами. Обратная установка обычно требует передней панели без ручки (возможно изготовление по заказу).
• Каков срок гарантии? — Стандартная гарантия 12 месяцев с момента получения поставки.
• Предоставляется ли послепродажное обслуживание? — В зависимости от условий договора возможна поддержка онлайн и на месте; для проектов может быть предложена 24‑часовая схема реагирования.

Технические характеристики

• Модель: TH20F2010C8E-WT
• Номинальная выходная мощность: 20 kW
• Диапазон выходного напряжения: 20–200 VDC
• Диапазон выходного тока: 0,5–200 A
• Диапазон постоянной мощности: 100–200 VDC @ 20 kW
• Пиковая эффективность: ≥96 %
• Входное напряжение (номинал): 380 VAC трехфазный; рабочий диапазон 274–487 VAC
• Входная частота: 50/60 ±5 Hz
• Коэффициент мощности: ≥0,99
• THD: ≤5 %
• Потребление в режиме ожидания: <10 W
• Рабочая температура: -40℃ до +75℃
• Охлаждение: вентиляторное охлаждение
• Габариты (без ручки): 460 × 218 × 84 mm (L × W × H)
• Вес: ≤20 kg
• Связь: CAN‑шина
• MTBF: 500 000 часов
