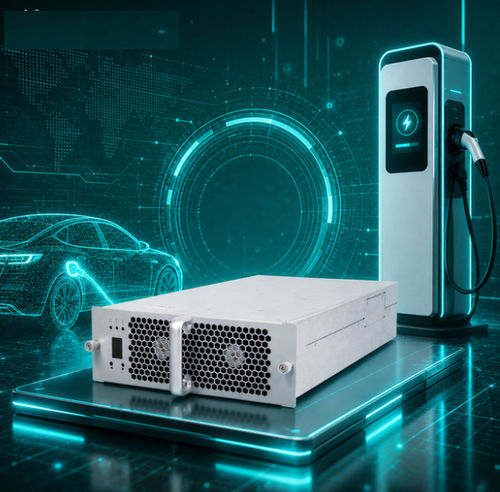

Module de charge для электрических транспортных средств TH20F10025C7E-WT

DC

Описание продукта
TH20F10025C7E-WT — это модуль питания AC/DC для быстрой зарядки мощностью 20 кВт, предназначенный для зарядных станций электромобилей. Он обеспечивает постоянную мощность в сверхшироком диапазоне выходного напряжения, обладает высокой плотностью мощности и интеллектуальным воздушным охлаждением. Модуль поддерживает трехфазный четырехпроводный вход (274–487 Vac) и обеспечивает номинальную выходную мощность 20 кВт с диапазоном постоянной мощности 300–1000 В пост. тока. Связь с главным контроллером осуществляется по шине CAN для настройки параметров и управления работой.

Преимущества продукта

• Широкий диапазон постоянной мощности: 300–1000 В пост. тока
• Очень низкое потребление в режиме ожидания: <10 W
• Низкий общий коэффициент гармонических искажений (THD): ≤5%
• Широкий рабочий температурный диапазон: -40℃ до +75℃
• Высокий КПД: пик ≥96%

Параметрические характеристики / Ключевые данные
Model No.: TH20F10025C7E-WT
AC вход - Напряжение: номинал 380 Vac, трехфазный (рабочий диапазон 274–487 Vac)
AC вход - Частота: 50±5 Hz
AC вход - Коэффициент мощности: ≥0.99
AC вход - Защита от перенапряжения: 490±10 Vac
AC вход - Защита от пониженного напряжения: 270±10 Vac
DC выход - Номинальная выходная мощность: 20 kW
DC выход - Диапазон напряжения: 50–1000 V пост. тока
DC выход - Диапазон тока: 0.5–67 A
DC выход - Диапазон постоянной мощности: 300–1000 В пост. тока (постоянно 20 kW)
DC выход - Пиковый КПД: ≥96%
DC выход - Время мягкого запуска: 3–8 s
DC выход - Защита от короткого замыкания: самовосстанавливающаяся с возвратом
DC выход - Точность регулирования напряжения: ≤±0.5%
DC выход - THD: ≤5%
DC выход - Точность регулирования тока: ≤±1%
DC выход - Несоответствие распределения тока: ≤±5%
Рабочая среда - Рабочая температура: -40℃ до +75℃
Рабочая среда - Относительная влажность: ≤95% (без конденсации)
Рабочая среда - Высота над уровнем моря: ≤2000 m (понижение мощности выше 2000 m)

Особенности / Дополнительная информация

• Метод охлаждения: принудительное воздушное охлаждение (вентилятор)
• Потребление в режиме ожидания: <10 W
• Протокол связи: CAN (скорость 125 kbs, уровень 5 V)
• Настройка адреса / интерфейс: цифровой дисплей, кнопочное управление
• Размер модуля (Д×Ш×В): 460 × 218 × 84 mm
• Вес: ≤13 kg
• MTBF: 500 000 часов
• Установка: горизонтально, вертикально боком или вверх ногами (при установке вверх ногами может потребоваться кастомизация передней панели)
• Поддержка заливки (поттинг) и кастомизации OEM/ODM

Характеристики / Технические спецификации

• Model No.: TH20F10025C7E-WT
• Бренд: TonHe
• Номинальная выходная мощность: 20 kW
• Диапазон выходного напряжения: 50–1000 V пост. тока
• Диапазон постоянной мощности: 300–1000 В пост. тока (постоянно 20 kW)
• Диапазон выходного тока: 0.5–67 A
• Пиковый КПД: ≥96%
• Потребление в режиме ожидания: <10 W
• THD: ≤5%
• Рабочая температура: -40℃ до +75℃
• Связь: CAN
• Размеры: 460 × 218 × 84 mm
• Вес: ≤13 kg
• MTBF: 500 000 часов
