Модуль ввода/вывода SiC TH20GT7550C7-WT

BiDi ACDC

Кратко о продукте

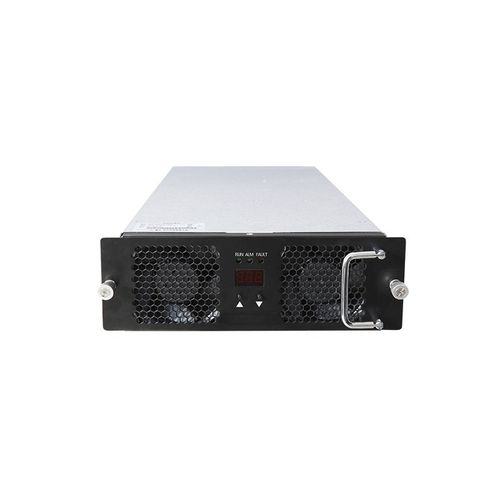

TH20GT7550C7-WT — двунаправленный модуль заряд/разряд AC/DC для приложений vehicle-to-grid (V2G). Обеспечивает номинальную выходную мощность 20 кВт, поддерживает работу с постоянной мощностью на DC-стороне в диапазоне 500–750 VDC и принимает трехфазный четырехпроводный вход (три фазы + PE). Модуль использует интеллектуальное принудительное воздушное охлаждение и обменивается данными с главным контроллером по CAN-шине для настройки параметров и управления работой.

Обзор
Предназначен для интеграции в коммерческие зарядные станции для электромобилей и V2G-станции; обеспечивает высокую эффективность в режимах AC→DC и DC→AC, точную регулировку напряжения и тока, цифровую настройку адреса с локальным дисплеем и кнопками, а также низкое потребление в режиме ожидания, подходящее для сетевых систем.

AC-сторона
Диапазон напряжения: 323 VAC – 456 VAC
Частота: 50/60 Hz
Защита от перенапряжения: >456 VAC
Защита от пониженного напряжения: <323 VAC
Эффективность AC→DC: ≥95%

DC-сторона
Номинальная выходная мощность: 20 kW
Диапазон рабочих напряжений: 200–750 VDC
Диапазон тока: 1–40 A
Диапазон постоянной мощности: 500–750 VDC
Эффективность DC→AC: ≥95%
Точность регулировки напряжения: ≤±0.5%
THD: ≤5%
Точность регулировки тока: ≤1%

Рабочие условия
Температура эксплуатации: -30 °C до 65 °C
Относительная влажность: ≤95% (без конденсата)
Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)

Особенности продукта

• Охлаждение: вентиляторное (принудительная циркуляция воздуха)
• Потребление в режиме ожидания: <10 W
• Связь: CAN-шина (типичная скорость 125 kbps; уровень CAN 5 V)
• Настройка адреса/дисплей: цифровой экран с кнопками
• Габариты (D×W×H): 460 mm × 218 mm × 84 mm
• Вес: ≤11 kg
• MTBF: 500,000 часов
• Возможна заливка (potting) по запросу

Производство и тестирование
Произведено на автоматизированных SMT-линиях с полной сборкой, отладкой и старением/верификацией. У поставщика имеются лаборатории EMC и по устойчивости к переходным помехам, а также стенды для испытаний питания для проверки модулей в соответствии с отраслевыми стандартами.

Выбранные FAQ (по продукту)

• Протокол связи: CAN (типичная скорость 125 kbps; уровень CAN 5 V).
• Заливка: модули могут поставляться с potting/encapsulation при необходимости.
• Ориентация установки: модуль можно устанавливать горизонтально, вертикально или вверх ногами; для нестандартного монтажа или изменений лицевой панели обращайтесь к поставщику для кастомизации.
• Гарантия: стандартная гарантия 12 месяцев с момента получения отгрузки.

Технические характеристики

• Модель: TH20GT7550C7-WT
• Бренд: Tonhe
• Код ТН ВЭД: 850440
• Диапазон напряжения AC: 323 VAC – 456 VAC
• Частота AC: 50/60 Hz
• Защита от перенапряжения: >456 VAC
• Защита от пониженного напряжения: <323 VAC
• Эффективность AC→DC: ≥95%
• Номинальная мощность DC: 20 kW
• Диапазон напряжения DC: 200–750 VDC
• Диапазон тока DC: 1–40 A
• Диапазон постоянной мощности DC: 500–750 VDC
• Эффективность DC→AC: ≥95%
• Точность регулировки напряжения: ≤±0.5%
• THD: ≤5%
• Точность регулировки тока: ≤1%
• Температура эксплуатации: -30 °C до 65 °C
• Относительная влажность: ≤95% (без конденсата)
• Высота: ≤2000 м (понижение мощности выше 2000 м)
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: <10 W
• Связь: CAN-шина
• Дисплей/настройка: цифровой экран и кнопки
• Габариты (D×W×H): 460 mm × 218 mm × 84 mm
• Вес: ≤11 kg
• MTBF: 500,000 часов
