Модуль ввода/вывода SiC TH20F10025C7E-WT

ACDC

Введение продукта

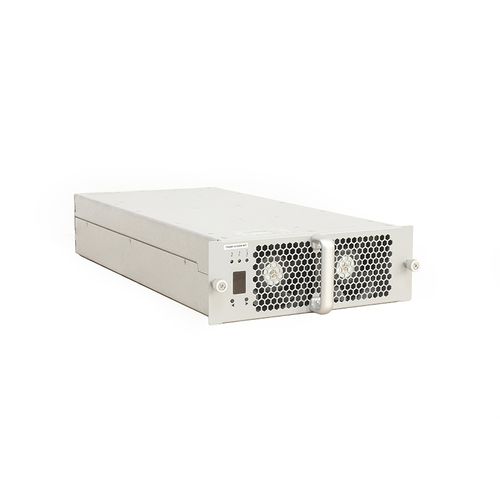

TH20F10025C7E-WT — это модуль зарядки AC/DC, разработанный для зарядных станций электромобилей (EV). Обеспечивает номинальную выходную мощность 20 кВт с широкой зоной постоянной мощности и очень широким диапазоном выходного напряжения, поддерживает трехфазный вход 274Vac–487Vac. Модуль оснащен интеллектуальным вентиляторным охлаждением и обменом по шине CAN для настройки параметров и контроля состояния модулем хост-контроллером.

Преимущества продукта

• Широкий диапазон постоянной выходной мощности: 300–1000 VDC
• Ультранизкое энергопотребление в режиме ожидания: <10 W
• Низкое полное гармоническое искажение (THD): ≤5%
• Широкий диапазон рабочих температур: -40℃ до +75℃
• Высокий КПД преобразования: пик ≤96%

Параметрические характеристики (ключевые пункты)
AC вход - Входное напряжение: Номинал 380Vac, трехфазный (без нулевого провода), диапазон работы 274–487Vac
AC вход - Частота входа: 50±5Hz
AC вход - Коэффициент мощности: ≥0.99
AC вход - Защита от перенапряжения: 490±10Vac
AC вход - Защита от пониженного напряжения: 270±10Vac

DC выход - Номинальная выходная мощность: 20 kW
DC выход - Диапазон выходного напряжения: 50–1000 Vdc
DC выход - Диапазон выходного тока: 0.5–67 A
DC выход - Диапазон постоянной мощности: при выходном напряжении 300–1000 Vdc выдается постоянные 20 kW
DC выход - Пиковый КПД: ≥96%
DC выход - Время мягкого пуска: 3–8 s
DC выход - Защита от короткого замыкания: самовосстановление с откатом
DC выход - Точность регулирования напряжения: ≤±0.5%
DC выход - THD: ≤5%
DC выход - Точность регулирования тока: ≤±1%
DC выход - Несоответствие распределения тока: ≤±5%

Особенности продукта

• Метод охлаждения: охлаждение вентилятором
• Потребление в режиме ожидания: <10 W
• Протокол связи: CAN
• Установка адреса: цифровой дисплей и кнопочное управление
• Габариты модуля: 460 × 218 × 84 мм (Д × Ш × В)
• Вес: ≤13 кг
• MTBF: 500 000 часов

Производственный центр
TonHe Technology имеет сертификаты ISO9001 и IATF16949. Производственные мощности включают автоматические SMT-линии, автоматическую печать и инспекцию паяльной пасты, волновую пайку, автоматические линии покрытия и линии старения, что обеспечивает высокий годовой выпуск и автомобильные производственные процессы.

Испытательный центр
Оснащен полу-абсолютной (semi-anechoic) EMC-камерой 3 м и широким набором испытательного оборудования для измерения излучаемых помех и помехоустойчивости, а также тестирования источников/зарядных устройств: Chroma электронные нагрузки и источники, высокопроизводительные анализаторы мощности, климатические камеры и системы тестирования переходной помехоустойчивости.

Упаковка и отправка
Упаковка и отправка организуются согласно продуктовой документации. Небольшие заказы могут отправляться экспресс-доставкой; крупные партии — морским или воздушным транспортом (контейнер) по необходимости.

FAQ (по продукту)

• Протокол связи: CAN, скорость CAN 125 kbps, уровень напряжения CAN 5 В.
• Заливка герметиком: Все серии модулей поддерживают заливку/заполнение клеем.
• Способы установки: Модуль можно устанавливать горизонтально, вертикально сбоку или вверх ногами; при установке вверх ногами может потребоваться фронтальная панель без ручки.
• Срок поставки: Образцы часто имеются на складе; для серийного производства срок зависит от объема и кастомизации.
• Индивидуальные услуги: OEM и ODM решения доступны (поддерживается кастомизация шильдика, логотипа, номера модели, цвета и формы).
• Гарантия: Стандартная гарантия 12 месяцев с момента получения.
• Послепродажное обслуживание: Поддержка онлайн и на месте в зависимости от договора и условий.
• Сертификаты: ISO9001, IATF16949, CE/TÜV и т.д. указаны в документации.

Характеристики / технические спецификации

• Модель: TH20F10025C7E-WT
• Бренд: TonHe
• AC входное напряжение: 274–487Vac (номинал 380Vac трехфазный)
• AC входная частота: 50±5Hz
• Коэффициент мощности на входе: ≥0.99
• DC номинальная выходная мощность: 20 kW
• Диапазон выходного напряжения: 50–1000 Vdc
• Диапазон выходного тока: 0.5–67 A
• Диапазон постоянной мощности: 300–1000 Vdc при 20 kW постоянной мощности
• Пиковый КПД: ≥96%
• Потребление в режиме ожидания: <10 W
• THD: ≤5%
• Точность регулирования напряжения: ≤±0.5%
• Точность регулирования тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• Охлаждение: вентиляторное
• Связь: CAN
• Размеры (Д×Ш×В): 460 × 218 × 84 мм
• Вес: ≤13 кг
• Рабочая температура: -40℃ до +75℃
• Относительная влажность: ≤95% (без конденсации)
• Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)
• MTBF: 500 000 часов
