Цифровой модуль ввода/вывода TH20F10025C7E-WT

ACDC

Краткое описание продукта

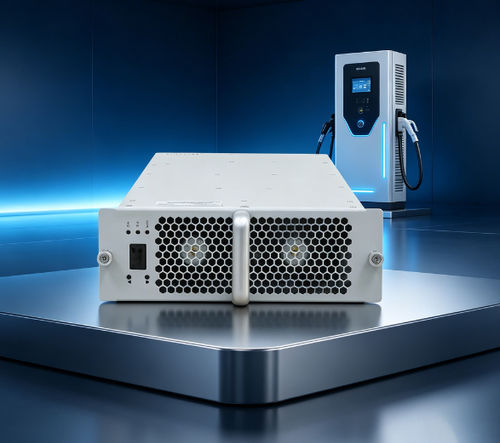

TH20F10025C7E-WT — модуль зарядки AC/DC, разработанный для зарядных станций электромобилей. Обеспечивает номинальную выходную мощность 20 кВт, имеет очень широкий диапазон постоянной мощности (300–1000 VDC) и поддерживает трехфазный вход 274 Vac–487 Vac. Модуль использует интеллектуальное воздушное охлаждение и взаимодействует с главным контроллером через шину CAN для настройки параметров и управления состоянием.

Преимущества продукта

• Широкий диапазон постоянной мощности: 300–1000 VDC
• Очень низкое потребление в режиме ожидания: <10 W
• Низкий общий гармонический искажения (THD): ≤5%
• Широкий диапазон рабочих температур: -40℃ до +75℃
• Высокий пик КПД: ≥96%

Параметрические характеристики
AC вход:
- Номинальное напряжение: 380 Vac, трехфазный (без нейтрали); рабочий диапазон 274–487 Vac
- Частота: 50 ±5 Hz
- Коэффициент мощности на входе: ≥0,99
- Защита от перенапряжения на входе: 490 ±10 Vac
- Защита от пониженного напряжения на входе: 270 ±10 Vac

DC выход:
- Номинальная выходная мощность: 20 kW
- Диапазон выходного напряжения: 50–1000 VDC
- Диапазон выходного тока: 0.5–67 A
- Диапазон постоянной мощности: 20 kW при Vout 300–1000 VDC
- Пиковый КПД: ≥96%
- Время мягкого старта: 3–8 с
- Защита от короткого замыкания: автоматическое самовосстановление/сброс
- Точность регулирования напряжения: ≤±0.5%
- THD: ≤5%
- Точность регулирования тока: ≤±1%
- Несоответствие распределения тока: ≤±5%

Условия эксплуатации
- Рабочая температура: -40℃ до +75℃
- Относительная влажность: ≤95% (без конденсата)
- Высота над уровнем моря: ≤2000 м (понижение характеристик выше 2000 м)

Особенности продукта
- Метод охлаждения: вентиляторное охлаждение (интеллектуальное управление)
- Потребление в режиме ожидания: <10 W
- Протокол связи: CAN (типичная скорость 125 kbps, уровень 5 V)
- Настройка адреса/параметров: цифровой дисплей и кнопочное управление
- Размеры модуля: 460 × 218 × 84 мм (Д × Ш × В)
- Вес: ≤13 kg
- MTBF: 500,000 часов

Дополнительные технические примечания
- Характеристика выхода: постоянные 20 kW в диапазоне выходного напряжения 300–1000 VDC
- Выходной ток 0.5–67 A поддерживает разные требования транспортных средств
- Защиты: мягкий старт 3–8 с, точная регулировка напряжения/тока, автоматическое восстановление после короткого замыкания

Производство и испытательные возможности
TonHe Technology имеет сертификаты ISO9001 и IATF16949. Производственные мощности включают автоматические SMT-линии, печать и инспекцию паяльной пасты, волновую пайку, защитное покрытие, линии старения и испытаний. Годовая мощность производства модулей зарядки превышает 500 000 единиц, более 50 производственных процессов.

Испытательный центр
Испытательное оборудование включает CNAS-сертифицированную EMC-лабораторию с полуанэхогенной камерой 3 м, DC-нагрузки Chroma, источники переменного тока, анализаторы мощности Yokogawa WT1800, климатические камеры (температура и влажность) и системы AXOS8 для испытаний на устойчивость к транзиентам.

FAQ / Практические детали

• Связь: CAN; типичная скорость 125 kbps; уровень CAN 5 V.
• Заливка эпоксидной смолой: серия поддерживает potting/encapsulation.
• Установка: можно монтировать горизонтально, на боку или вверх ногами; при обратной установке может потребоваться индивидуальная передняя панель без ручки.
• Кастомизация: OEM/ODM доступны; на шильд можно нанести название компании, логотип и модель; цвет и форма настраиваемы.
• Гарантия: стандартная 12-месячная гарантия с момента получения товара.

Технические характеристики

• Модель: TH20F10025C7E-WT
• Бренд: TonHe
• Номинальная выходная мощность: 20 kW
• Диапазон выходного напряжения: 50–1000 VDC (постоянная мощность 300–1000 VDC)
• Диапазон выходного тока: 0.5–67 A
• Пиковый КПД: ≥96%
• Потребление в режиме ожидания: <10 W
• THD: ≤5%
• Рабочая температура: -40℃ до +75℃
• Охлаждение: вентиляторное
• Связь: CAN
• Габариты (Д×Ш×В): 460 × 218 × 84 мм
• Вес: ≤13 kg
• MTBF: 500,000 часов
