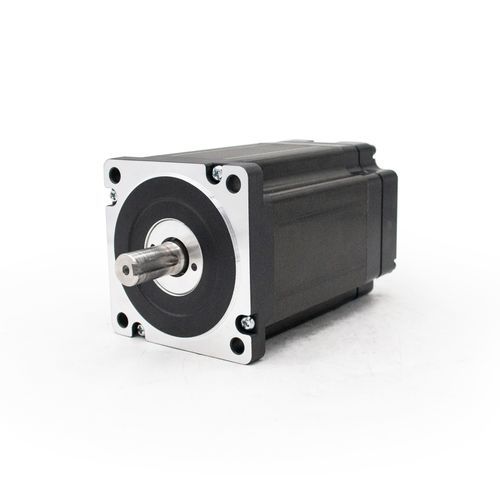

Шаговый двигатель 86

24 В28 Вкомпактный

Обзор
Этот шаговый двигатель серии 86 интегрирует корпус мотора и драйвер в одном корпусе, устраняя необходимость в отдельном драйвере, экономя место для установки и упрощая проводку.

1. Преимущество интеграции
Как двигатель с интегрированным драйвером, он объединяет корпус шагового двигателя и схему управления в одном корпусе. Это исключает необходимость внешнего драйвера, снижает сложность проводки (отсутствуют дополнительные кабели между двигателем и драйвером) и подходит для компактных автоматизированных установок или небольшого оборудования.

2. Характеристики параметров (по таблице)

• Напряжение и ток: Совместимость с двумя напряжениями 24 В / 28 В и номинальный ток 6 А.
• Крутящий момент и размер: Крутящий момент от 3,44 Н·м до 10,6 Н·м, соответствующий длинам двигателя от 104 мм до 184 мм. Увеличение длины двигателя повышает доступный крутящий момент для разных нагрузок.
• Электрические характеристики: Низкое сопротивление обмоток (0,42 Ω – 0,7 Ω) и низкая индуктивность (3,2 mH – 8 mH), что уменьшает потерю крутящего момента на высоких скоростях и улучшает динамическую откликаемость.

3. Применение
Хорошо подходит для оборудования, где приоритетом являются экономия места и упрощение проводки, включая небольшие CNC-станки, прецизионные конвейеры, автоматизированные сортировочные системы и компактные роботизированные руки.

Характеристики / технические спецификации

• Серия: 86-series
• Фланец: 86 мм
• Интегрированный драйвер: Да (корпус двигателя + драйвер в одной единице)
• Напряжение: 24 В / 28 В (совместимость двух напряжений)
• Номинальный ток: 6 А
• Диапазон крутящего момента: 3,44 Н·м – 10,6 Н·м
• Доступные длины двигателя: 104 мм – 184 мм
• Сопротивление обмотки: 0,42 Ω – 0,7 Ω
• Индуктивность: 3,2 mH – 8 mH
• Типичные применения: небольшие CNC-станки, прецизионные конвейеры, автоматизированные сортировочные системы, компактные роботизированные руки
• Категория: Интегрированный шаговый двигатель
