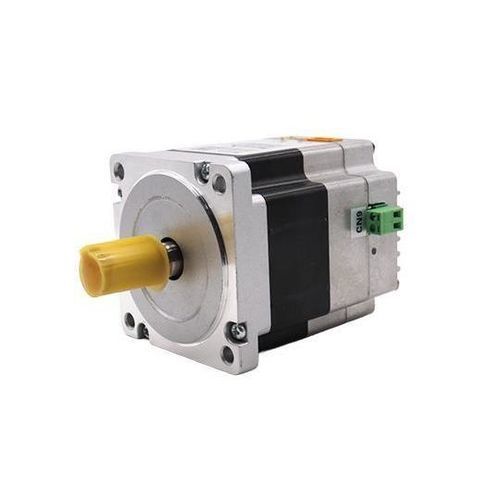

Бесщеточный серводвигатель MD series

DC48 ВIP65

Особенности: - 17-битный и 23-битный абсолютный фотоэлектрический энкодер, обеспечивающий высокое качество и высокую отзывчивость. - Скорость: Отличные скоростные характеристики. Номинальная скорость может достигать 3000 об/мин, а максимальная скорость может достигать 6000 об/мин. - Адаптивность: Сильная устойчивость к перегрузкам, может выдерживать нагрузки в три раза превышающие номинальный крутящий момент, особенно подходит для приложений с мгновенными колебаниями нагрузки и необходимостью быстрого запуска. - Стабильность: Плавная работа на низких скоростях, без явления ступенчатой работы, характерного для шаговых двигателей. Подходит для случаев, требующих высокой скорости отклика. - Своевременность: Короткое время динамического отклика при ускорении и замедлении, обычно в пределах десятков миллисекунд. - Комфорт: Значительно снижены тепло и шум. Характеристики продукта Модель | Напряжение (VAC) | Ток (A) | Крутящий момент (Nm) | Вес (кг) | Длина корпуса (мм) MD86BLS115-48-00715-1R | 48V | 3A | 0.7 | | 115 MD86BLS115-48-00730-1R | 48V | 6.1A | 0.7 | | 115 MD86BLS140-48-01415-1R | 48V | 6.1A | 1.4 | | 140 MD86BLS140-48-01430-1R | 48V | 12.2A | 1.4 | | 140 Технические характеристики двигателя Элемент | Спецификация Метод подключения обмотки | Звездное подключение Тип энкодера | 17-битный абсолютный энкодер Выбег вала | 0.025мм Радиальный зазор | 0.06мм@450г Аксиальный зазор | 0.08мм@450г Максимальная радиальная нагрузка | 15N@20MM от фланца Максимальная аксиальная нагрузка | 10N Класс изоляции | Класс B Испытательное напряжение | 500VAC в течение 1 минуты Диэлектрическое сопротивление | Минимум 100Ω, 500VDC Сопротивление изоляции | Минимум 100Ω, 500VDC Таблица моделей двигателей Модель двигателя | MD86BLS115 – 48 – C00715 – B1 – 4 – 1R | MD86BLS115 – 48 – C00730 – B1 – 4 – 1R | MD86BLS140 – 48 – C01415 – B1 – 4 – 1R | MD86BLS140 – 48 – C01430 – B1 – 4 – 1R Номинальное напряжение (V) | 48 | 48 | 48 | 48 Номинальная мощность (W) | 48 | 48 | 48 | 48 Номинальный ток (A) | 3 | 6.1 | 6.1 | 12.2 Номинальный крутящий момент (Nm) | 0.7 | 0.7 | 1.4 | 1.4 Пиковый крутящий момент (Nm) | 2.1 | 2.1 | 4.2 | 4.2 Номинальная скорость (об/мин) | 1500 ± 10% | 3000 ± 10% | 1500 ± 10% | 3000 ± 10% Максимальная скорость (об/мин) | 2500 ± 10% | 4000 ± 10% | 2000 ± 10% | 4000 ± 10% Сопротивление линии (Ом) | 3.95 | 0.47 | 0.78 | 0.2 Индуктивность линии (мГн) | 1.84 | 1.1 | 1.75 | 0.49 Коэффициент крутящего момента (Nm/A) | 0.233 | 0.115 | 0.23 | 0.115 Длина корпуса (мм) | 115 | 115 | 140 | 140 Уровень защиты | IP65 | IP65 | IP65 | IP65 Класс изоляции двигателя | Класс B | Класс B | | Определение проводки CN1 Клемма | Название | Функция 1 | GND | Земля питания DC 2 | DC+ | Положительное питание DC CN5 Клемма | Название | Функция 1 | D01+ | Выходной терминал 01 2 | D01- | Выходной терминал 01 3 | D02+ | Выходной терминал 02 4 | D02- | Выходной терминал 02 8 | DI1 | Входной терминал 01 5 | DI2 | Входной терминал 02 6 | DI3 | Входной терминал 03 7 | DIC | Общий терминал входных терминалов, используется для управления входными оптопарами. Подключите DC12 – 24V (общий – анодное соединение NPN) или 0V (общий – катодное соединение PNP), ток ≥ 100mA 9 | DIR+ | Положительный терминал направления команды 10 | DIR- | Отрицательный терминал направления команды 11 | PULS+ | Положительный терминал импульса команды 12 | PULS- | Отрицательный терминал импульса команды CN9 Клемма | Название | Функция 1 | P+ | Шина DC 2 | D- | Освобождение тормоза CN6 Номер клеммы | Название | Функция 1 | 485BEI | Положительный терминал связи 485 2 | NC | Зарезервировано 3 | 485B/T | Отрицательный терминал связи 485 4 | NC | Зарезервировано 5 | GND | Общая точка связи 6 | NC | Зарезервировано 7 | NC | Зарезервировано 8 | NC | Зарезервировано CN7 Номер клеммы | Название | Функция 1 | 485BEI | Положительный терминал связи 485 2 | NC | Зарезервировано 3 | 485B/T | Отрицательный терминал связи 485 4 | NC | Зарезервировано 5 | GND | Общая точка связи 6 | SWCLK/T | Линия тактового сигнала для обновления программы 7 | +3.3V | Питание связи 3.3V 8 | Swdio/t | Линия данных для обновления программы Чертеж контура - Категория: Интегрированный DC серводвигатель и драйвер - Тег: AC серводвигатель и драйвер Ключевые характеристики / Особенности: - 17/23-битный абсолютный энкодер - Номинальная скорость до 3000 об/мин, максимальная 6000 об/мин - Устойчивость к перегрузкам: до 3x номинального крутящего момента - Плавная работа на низких скоростях - Короткое время динамического отклика - Сниженное тепло и шум - Защита IP65 - Звездное подключение обмотки - Класс изоляции B
