Серводвигатель DC 57BLS series
36 В24 В48 В

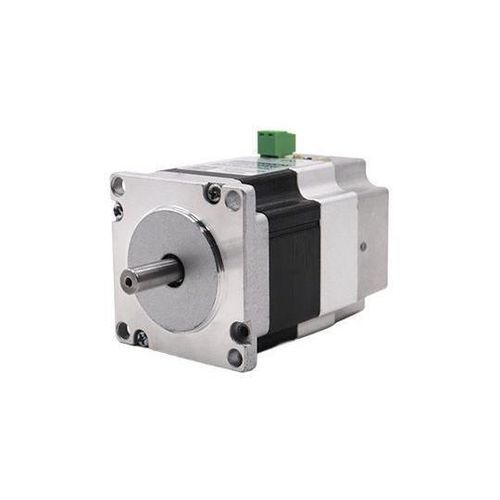

Серводвигатель DC - 57BLS series - Shanghai Siheng Motor Co., Ltd - 36 В / 24 В / 48 В
Серводвигатель DC - 57BLS series - Shanghai Siheng Motor Co., Ltd - 36 В / 24 В / 48 В
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
DC
Напряжение
24 В, 48 В, 36 В
Конструкция
с постоянными магнитами, из нержавеющей стали, с кодирующим устройством
Количество полюсов
10 полюсов
Применение
для робототехники
Другие характеристики
CANopen, EtherCAT, высокоскоростной, высокоточный, RS-485
Мощность

МИН.: 32 W
(0,04 hp)

МАКС.: 188 W
(0,26 hp)

Интенсивность

МИН.: 1,9 A

МАКС.: 6,2 A

Момент

МИН.: 0,48 Nm
(0,35403 ft.lb)

МАКС.: 1,45 Nm
(1,069465 ft.lb)

Скорость вращения

МИН.: 1 100 rpm
(6 911,5038 rad.min-1)

МАКС.: 2 100 rpm
(13 194,6891 rad.min-1)

Диаметр

57 mm
(2,24 in)

Рабочая температура

МИН.: -10 °C
(14 °F)

МАКС.: 50 °C
(122 °F)

Описание

Особенности: - 17-битный и 23-битный абсолютный фотоэлектрический энкодер, обеспечивающий высококачественную и высокую отзывчивость. - Хорошие характеристики на высокой скорости: номинальная скорость может достигать 3000 об/мин, максимальная скорость до 6000 об/мин. - Сильная устойчивость к перегрузкам: может выдерживать нагрузку в три раза превышающую номинальный крутящий момент, идеально подходит для приложений с мгновенными колебаниями нагрузки и требующих быстрого запуска. - Плавная работа на низкой скорости: нет явления ступенчатой работы, как у шаговых двигателей при низкой скорости. Подходит для требований к быстрой реакции. - Короткое время динамического отклика для ускорения и замедления, обычно в пределах десятков миллисекунд. - Значительно снижено тепло и шум для улучшения комфорта. Характеристики продукта: Модель | Напряжение (VAC) | Ток (A) | Крутящий момент (Nm) | Вес (кг) | Длина корпуса (мм) - MD57BLS80-24-00230-1R | 24V | 3.5A | 0.2 | - | 80 - MD57BLS100-24-00430-1R | 24V | 7A | 0.4 | - | 100 - MD57BLS120-24-00630-1R | 24V | 10.4A | 0.6 | - | 122 Технические характеристики двигателя: - Метод подключения обмотки: Звездное соединение - Тип энкодера: 17-битный абсолютный энкодер - Биение вала: 0.025мм - Радиальный зазор: 0.06мм@450г - Осевой зазор: 0.08мм@450г - Максимальная радиальная нагрузка: 15N@20MM от фланца - Максимальная осевая нагрузка: 10N - Класс изоляции: Класс B - Испытательное напряжение: 500VAC в течение 1 минуты - Диэлектрическое сопротивление: Минимум 100Ω, 500VDC - Сопротивление изоляции: Минимум 100Ω, 500VDC Модели двигателей и основные параметры: Модель двигателя | Номинальное напряжение (V) | Номинальная мощность (W) | Номинальный ток (A) | Номинальный крутящий момент (N.M) | Пиковый крутящий момент (N.M) | Номинальная скорость (RPM) | Максимальная скорость (RPM) | Сопротивление линии (Ω) | Индуктивность линии (mH) | Коэффициент крутящего момента (NM/A) | Длина корпуса (MM) | Количество пар полюсов | Уровень защиты | Класс изоляции двигателя - MD57BLS80-24 – C00230 – B1 – 4 – 1R | 24 | 62 | 3.5 | 0.2 | 0.6 | 3000 | 4000 | 0.54 | 0.52 | 0.057 | 80 | 4 | IP65 | B - MD57BLS100-24 – C00430 – B1 – 4 – 1R | 24 | 126 | 7 | 0.4 | 1.2 | 3000 | 4000 | 0.23 | 0.2 | 0.057 | 100 | 4 | IP65 | B - MD57BLS120-24 – C00630 – B1 – 4 – 1R | 24 | 188 | 10.4 | 0.6 | 1.8 | 3000 | 4000 | 0.15 | 0.15 | 0.057 | 122 | 4 | IP65 | B Определение проводки: CN1: - Терминал 1: GND - Земля постоянного тока - Терминал 2: DC+ - Положительный постоянный ток CN5: - Терминал 1: D01+ - Выходной терминал 01 - Терминал 2: D01- - Выходной терминал 01 - Терминал 3: D02+ - Выходной терминал 02 - Терминал 4: D02- - Выходной терминал 02 - Терминал 8: DI1 - Входной терминал 01 - Терминал 5: DI2 - Входной терминал 02 - Терминал 6: DI3 - Входной терминал 03 - Терминал 7: DIC - Общий терминал входных терминалов, используется для управления входными оптопарами. Подключите DC12 – 24V (общий – анодное соединение NPN) или 0V (общий – катодное соединение PNP), ток ≥ 100mA - Терминал 9: DIR+ - Положительный терминал направления команды - Терминал 10: DIR- - Отрицательный терминал направления команды - Терминал 11: PULS+ - Положительный терминал импульса команды - Терминал 12: PULS- - Отрицательный терминал импульса команды CN6: - Терминал 1: 485A/T - Положительный терминал связи 485 - Терминал 2: CANH - Терминал 3: 485B/T - Отрицательный терминал связи 485 - Терминал 4: CANL - Терминал 5: GND - Общая земля связи - Терминал 6: NC - Зарезервировано - Терминал 7: NC - Зарезервировано - Терминал 8: NC - Зарезервировано CN7: - Терминал 1: 485A/T - Положительный терминал связи 485 - Терминал 2: CANH - Терминал 3: 485B/T - Отрицательный терминал связи 485 - Терминал 4: CANL - Терминал 5: GND - Общая земля связи - Терминал 6: SWCLK/T - Линия часов для обновления программы - Терминал 7: +3.3V - Питание связи 3.3V - Терминал 8: SWDIOT - Линия данных для обновления программы Чертеж контура: - Категория: Интегрированный серводвигатель постоянного тока и драйвер - Тег: Серводвигатель переменного тока и драйвер Технические характеристики / Особенности: - Энкодер: 17-битный и 23-битный абсолютный фотоэлектрический энкодер - Номинальная скорость: до 3000 об/мин - Максимальная скорость: до 6000 об/мин - Устойчивость к перегрузкам: до 3x номинального крутящего момента - Динамическая реакция: десятки миллисекунд - Низкое тепло и шум - Уровень защиты: IP65 - Класс изоляции: B

Каталоги

57bls
57bls
2 Страницы
Siheng Catolog
Siheng Catolog
43 Страницы
