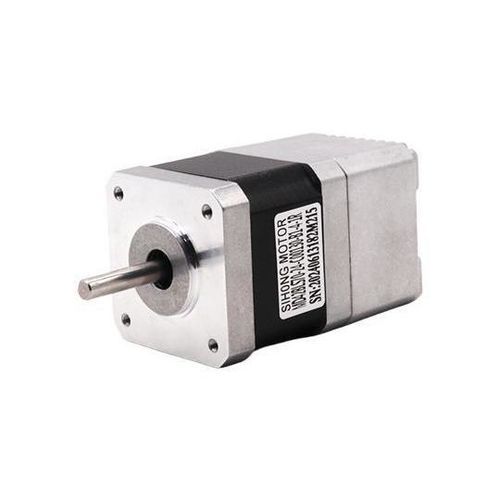

Серводвигатель DC 42BLS

36 В24 В48 В

Особенности: - 17-битный и 23-битный абсолютный фотоэлектрический энкодер, обеспечивающий высококачественную производительность и высокую отзывчивость. - Скорость: Отличные характеристики на высокой скорости, типичная номинальная скорость до 3000 об/мин, максимальная скорость до 6000 об/мин. - Адаптивность: Сильная устойчивость к перегрузкам, способна выдерживать нагрузки до трех раз превышающие номинальный крутящий момент. Особенно подходит для приложений с мгновенными колебаниями нагрузки и требующих быстрого запуска. - Стабильность: Плавная работа на низкой скорости, без явления ступенчатой работы, как у шаговых двигателей при низкой скорости. Подходит для требований к высокой скорости отклика. - Своевременность: Короткое время динамического отклика для ускорения и замедления двигателя, обычно в пределах десятков миллисекунд. - Комфорт: Значительно снижены тепло и шум. Характеристики продукта Модель | Напряжение (VAC) | Ток (A) | Крутящий момент (Nm) | Вес (кг) | Длина корпуса (мм) MD42BLS70-24-00130-1R | 24V | 1.8A | 0.1 | – | 68 MD42BLS90-24-00230-1R | 24V | 3.4A | 0.2 | – | 88 MD42BLS110-24-00330-1R | 24V | 5.2A | 0.3 | – | 108 Технические характеристики двигателя Элемент | Спецификация Соединение обмотки | Звездное соединение Угол датчика Холла | 120° Биение вала | 0.025мм Радиальный люфт | 0.06мм @ 450г Аксиальный люфт | 0.08мм @ 450г Макс. радиальная нагрузка | 15N @ 20мм от фланца Макс. аксиальная нагрузка | 10N Класс изоляции | Класс B Диэлектрическая прочность | 500VAC в течение 1 минуты Сопротивление изоляции | Мин. 100Ω @ 500VDC Параметры двигателя Параметр | MD42BLS70-24-C00130-B1-4-1R | MD42BLS90-24-C00230-B1-4-1R | MD42BLS110-24-C00330-B1-4-1R Номинальное напряжение (V) | 24 | 24 | 24 Номинальная мощность (W) | 31 | 62 | 94 Номинальный ток (A) | 1.8 | 3.4 | 5.2 Номинальный крутящий момент (N·m) | 0.1 | 0.2 | 0.3 Пиковый крутящий момент (N·m) | 0.3 | 0.6 | 0.9 Номинальная скорость (об/мин) | 3000 | 3000 | 3000 Макс. скорость (об/мин) | 4000 | 4000 | 4000 Сопротивление фазы (Ω) | 2.1 | 0.8 | 0.3 Индуктивность (mH) | 1.2 | 0.5 | 0.2 Постоянная крутящего момента (N·m/A) | 0.056 | 0.056 | 0.056 Длина корпуса (мм) | 70 | 90 | 110 Степень защиты | – | IP65 | – Класс изоляции | – | Класс B | – Определение проводки Разъемы CN7 / CN5 Терминал | Название | Функция | Примечания 1 | GND | Земля питания DC | Питание DC24-36V. Обратная полярность может повредить драйвер. 2 | DC+ | Положительное питание DC | 1 | D01+ | Выходной терминал 01 | Функция настраивается через пользовательские настройки I/O 2 | D01- | – | 3 | D02+ | Выходной терминал 02 | 4 | D02- | – | 8 | D11 | Входной терминал 01 | 5 | D12 | Входной терминал 02 | 6 | D13 | Входной терминал 03 | 7 | DIC | Общий входной терминал | Для управления входными оптопарами. Подключение к DC12-24V (общий PNP) или 0V (общий NPN). Ток ≥100mA. 9 | DIR+ | Направление команды+ | Автоматическое определение DC5-24V 10 | DIR- | Направление команды- | 11 | PULS+ | Импульс команды+ | 12 | PULS- | Импульс команды- | Контурный чертеж и размеры установки доступны на изображениях продукта. - Энкодер: 17-битный/23-битный абсолютный фотоэлектрический - Номинальная скорость: до 3000 об/мин (макс. 6000 об/мин) - Устойчивость к перегрузкам: до 3x номинального крутящего момента - Динамическая реакция: десятки миллисекунд - Низкое тепло и шум - Обмотка: Звездное соединение - Изоляция: Класс B - Защита: IP65 (для некоторых моделей)
